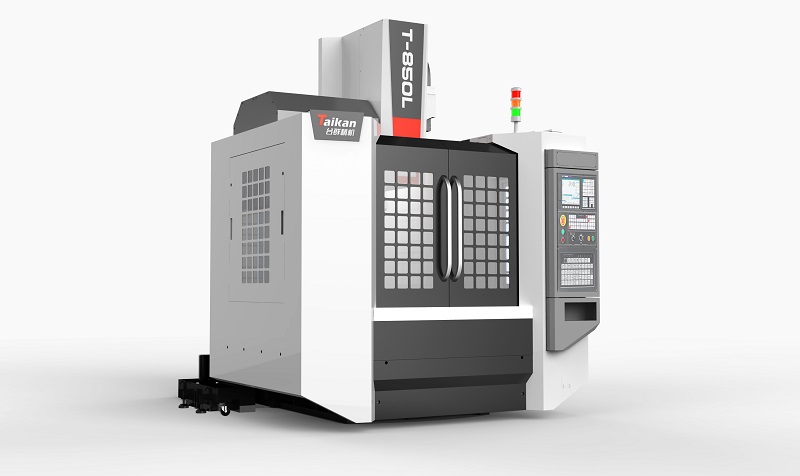

台群T-850L两线一硬850加工中心

t-850L

台群T-850L两线一硬850加工中心直线滚动导轨副,使机床高速进给时震动小,低速进给时无爬行,兼备了线轨机的高速性和硬轨机的高钢性所以机床广泛适用于机械制造业、模具制造业及其它行业加工,特别是汽车制造业和摩托车制造业。工件在一次装夹后,可连续完成铣、钻、镗、铰等多种工序的加工。适用于大批量生产,是汽车制造业和摩托车制造业的首选设备。

3-1P109102234949

产品特性:

1、台群两线一硬加工中心T-850L机台占地面积小,人性化设计,850和1050为后排屑设计,两侧自动螺排,减少人工清理时间。

2、换刀速度2Sec,刀库容量24把,换刀装置再升级,使用高速液压打刀,达到稳快的效果。

3、三轴伺服马达为3KW,惯量加大,可以获得更好的加速度和动态性能。

4、主轴电机11KW,瞬时可达15KW,切削力大。

5、标配皮带头8000r/min,选配10000r/min,切削效率高,皮带传动,避免电机过热,减少主轴热变形。

6、选配直联头10000r/min,12000r/min或者15000r/min,带油冷机,提高加工精度及表面光洁度。

7、主轴前端采用迷宫设计,带吹气方式,防止切削液进入主轴轴承。

8、配备容积式及强制润滑油系统,保证全机各运动部件润滑良好。

9、机床底座立柱皆由良好的铸铁铸造而成,再热处理,对称结构设计,降低机床扭曲变形,提高机床精度稳定度。

10、选配皮带头主轴中心出水,切削液从刀具中心前端输出,确保深孔加工时排屑移除,提高加工速度,并延长刀具使用寿命。

11、两线一硬加工中心T-850L可选配BT40齿轮头主轴,分为高低两档,低挡时可输出500Nm的切削力,高档时,最高转速可达6000r/min,加工效率和精度高。

12、系统标配FANUC Oi-F,选配三菱M80B。

微信图片_20181104110550

台群精机生产车间图片-欢迎广大客户看厂打样
台群精机生产车间图片-欢迎广大客户看厂打样

台群T-850L两线一硬850加工中心技术参数:

名称 项目 单位
T-850L*A/0
工作台 工作台尺寸(L X M) mm 950 X 500
工作台最大负重 kg 600
工作台面高度 mm 920
T型槽(尺寸X数量X间距) mm 18 X 5 X 100
主轴 主轴鼻端 # 7/24 Taper No.40
主轴转速 rpm 8000
行程 X/Y/Z轴行程 mm 850/500/530
主轴鼻端至工作台距离 mm 100-630
进给 X/Y/Z轴快速进给 m/min 36/36/20
切削速度 mm/min 1-10000
精度 定位精度/300 mm 0.008
重复定位精度/300 mm 0.005
自动换刀装置(ATC) 刀柄规格 # BT40
刀具容量 pc 24
刀具最大径 mm φ75
刀具最大径(无邻刀) mm φ150
刀具最大长度 mm 250
刀具最大重量 kg 8
电机功率 主轴电机(50%ED) kw 11
X/Y/Z轴伺服电机 kw 3.0/3.0/3.0
排屑器电机 kw 0.1
机床尺寸 机台防护形式 # 全罩
长X宽X高 mm 2860 X 2100 X 2800
整机重量 kg 6000

我司产品不断改进,上述资料若有变更,恕不另行通知!产品参数以最新参数资料为准,需要线下洽,全国营销热线 139-2522-4117。
