  • 台群T-V1165H立式加工中心

台群T-V1165H立式加工中心

所属分类: -H系列

产品特性 PRODUCTCHARACTERISTICS 1、三轴丝杆采用中心油冷和双螺母配置,消除丝杆热延申和反向间隙,从而提高了产品的加工精度,由于丝杆充分得到冷却,减少了发热带来的磨损,提升了丝杆的使用寿命,提高机...

产品详情

20200401225431632产品特性

PRODUCTCHARACTERISTICS

1、三轴丝杆采用中心油冷和双螺母配置,消除丝杆热延申和反向间隙,从而提高了产品的加工精度,由于丝杆充分得到冷却,减少了发热带来的磨损,提升了丝杆的使用寿命,提高机台稳定性。

2、三轴采用45号滚柱线轨,刚性高,吸振效果好,满足做精密模具表面光刀需求。

3、鼻端直联主轴恒温冷却设计,温升低,热延伸好。

4、配高速高精M80A,或者FANUC(3包或1包),具备模具功能,可以满足复杂曲面加工。

5、主轴采用BBT形式(选配),端面和径向同时受力,增加了刀具的切削刚性。

6、电气元件施耐德,气动元件日本SMC品牌。

7、刀库采用编码器控制,性能稳定,换刀速度快,刀对刀1.2秒。

微信图片_20200414162723

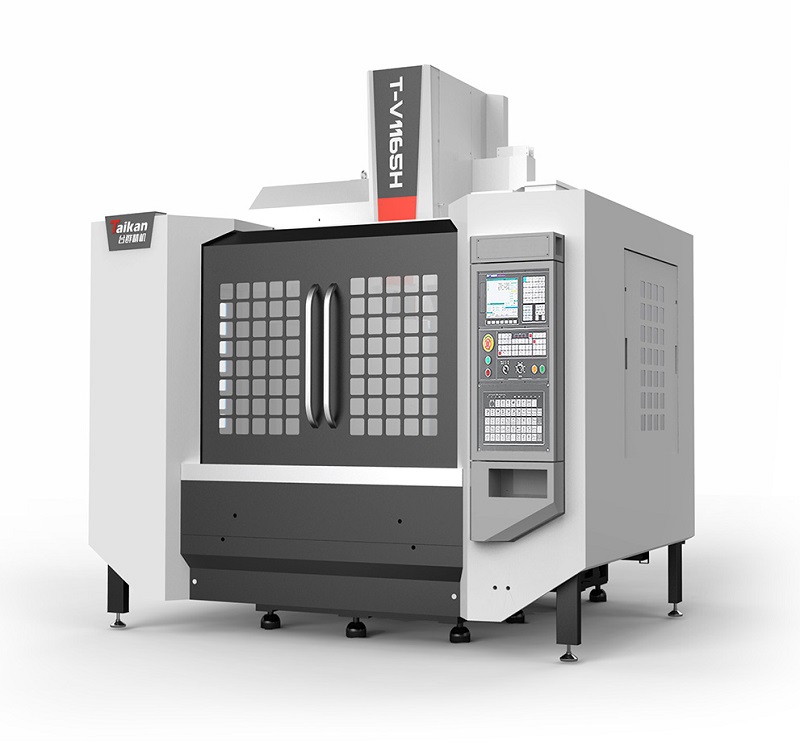

台群精机T-V1165H立式加工中心

应用领域

APPLICATIONAREA

可满足精度较高、批量化加工连线稳定的需要,适用于中小型精密零件及模具加工,广泛应用于精密零件、汽配件、医疗器械以及精密模具等行业。

产品参数

PRODUCTPARAMETERS

名      称 单    位 参     数
加工范围 工作台行程(X轴) mm 1100
滑鞍行程(Y轴) mm 650
主轴箱行程(Z轴) mm 580
主轴端面到工作台面距离 mm 140~720
工作台 工作台尺寸 mm 1300*600
工作台承重 Kg 800
T型槽(槽数-槽宽*间距) mm 5-18*100
主轴 主轴电机功率 kw 7.5/11
连续额定扭矩 N.m 35.8/70
转速范围 r/min 12000(直联)
主轴直径 mm φ150
刀柄规格   BT40
拉钉规格   P40T-I(MAS403)
导轨 X轴 mm 2-45滚柱
Y轴 mm 2-45滚柱
Z轴 mm 2-45滚柱
驱动 丝杠X/Y/Z mm 4012/4012/4012
速度 切削进给速度范围 mm/min 1-10000
X、Y、Z轴快移速度 m/min 30/30/30
机床精度 定位精度(X/Y/Z) mm 0.010
重复定位精度(X/Y/Z) mm 0.007
刀库 刀库容量 24
刀具重量 kg 7
刀具长度 mm 250
最大直径(满刀/邻空刀) mm Φ75/Φ150
气源 流量 L/min ≥280(ANR)
气压 MPa 0.5~0.8
机床电气总容量 KW 30
冷却箱容积 L 300
机床外观尺寸(长*宽*高) mm 2700×3300×2950
主机重量 Kg 7500

我司产品不断改进,上述资料若有变更,不另行通知!咨询热线139-2522-4117。
