【台群精机T-700S钻攻机】厂家_价格_参数_图片

所属分类: -S系列, 高速钻铣攻牙机

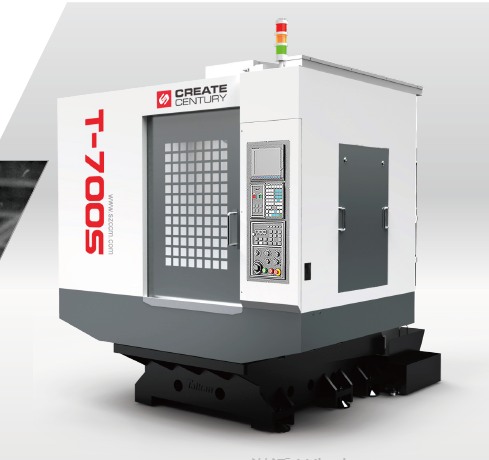

创世纪钻攻机T-700S是我司独立开发的一款专门针对于加工产品有高精度、高光洁度要求的客户所开发,具有高速度、高精度、高速攻牙、高速换刀等特性。

产品详情

T-700S高速加工中心采用超大型立柱稳固不变形超大跨距底座,专门针对于加工产品有高精度、高光洁度要求的客户所开发,具有高速度、高精度、高速攻牙、高速换刀等特性。【台群精机T-700S钻攻机】厂家_价格_参数_图片

产品特性

PRODUCTCHARACTERISTICS

1、T-700S高速加工中心采用超大型立柱稳固不变形超大跨距底座,采六点支撑结构结实,高速位移不震动,不变形。

2、三轴高速位移达60米/分,速度快节省加工时间。

3、低惯性主轴,高速攻丝反应灵敏,夹臂刀库换刀快速准确;主轴马达与主轴采用直结式驱动,高速攻牙时降低因为皮带所造成的误差,延长刀具寿命。

4、采用三菱HF系列伺服马达,更快的应答速率与输出马力,三轴加速度达到1.5/1.2/1.1G,短距离移动时更能缩短定位时间。

5、主轴马达可以选购超低惯性规格,攻牙时可以达到4,000rpm(加速时间只要0.3sec),大幅缩短攻牙时间。

6、快速的主轴加速(选购);采用三菱超低惯性主轴马达,主轴从0加速到15000rpm只要0.8秒,大幅提升主轴应答时间,缩短在刚性攻牙过程中所须配合大量加减速动作的反应时间,提供较快的加减速时间,可大幅缩短加工时间。

【台群精机T-700S钻攻机】厂家_价格_参数_图片

工作条件

THEWORKINGCONDITIONS

(1)三相交流电源:380V±5%V;50Hz±1Hz,主电源线10mm²;

(2)环境温度:8~40Cº;

(3)相对湿度:≤80%;

(4)远离光源、振源和热源,远离高频发电动机、放电动机、电焊机等,避免电器干扰使机床NC系统发生故障。

【台群精机T-700S钻攻机】厂家_价格_参数_图片

应用领域

APPLICATIONAREA

钻攻机T-700S广泛用于3C行业、汽车及零部件、工程机械、小型模具加工、轨道交通、医疗器械等行业中的小型板零件、盘型零件、壳体类加工。

【台群精机T-700S钻攻机】厂家_价格_参数_图片

加工工件

MACHININGWORKPIECE【台群精机T-700S钻攻机】厂家_价格_参数_图片

产品参数

PRODUCTPARAMETERS

项 目 单 位 T-700S
工作台尺寸 mm 800X400
行程 左右(X) mm 700
前后(Y) mm 400
上下(Z) mm 340(21T)/330(26T)
工作台T型槽数-尺寸 mm 3-18×125
主轴鼻端面至工作台距离 mm 180-520(21T)/180-510(26T)
主轴中心至机身端面距离 mm 445
主轴转速 rpm 50-20000
主轴锥度 # BT-30
主轴功率 kw 3.7/5.5
X轴快速移动率 mm/min 48000
Y轴快速移动率 mm/min 48000
Z轴快速移动率 mm/min 48000
切削速率 mm/min 1-20000
三轴电机功率 kw 1.5/2.2/2.2
刀具重量 Kg 3
刀具长度 mm 200
刀径(满刀/邻空刀) mm 60/80
水箱容量 L 125
气压需求 Kg/cm² 0.5/0.8
总耗电功率 kw 15
定位精度 mm 0.006
重复精度 mm 0.004
负重 Kg 250
机械重量(大约) Kg 3150
外形尺寸(长×宽×高) mm 2080×2600×2500

备注:以上所有图片仅供参考,以实际交付为准;本公司产品不断改进,上述资料若有变更,恕不另行通知。

【台群精机T-700S钻攻机】厂家_价格_参数_图片【台群精机T-700S钻攻机】厂家_价格_参数_图片

▲台群精机生产车间,欢迎看厂电话13925224117
