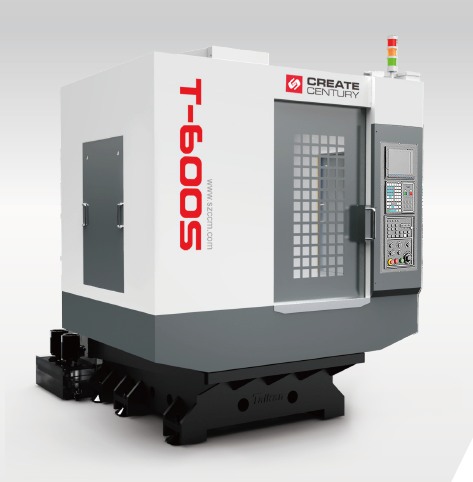

T-600S钻攻加工中心,扩展钻攻机的加工领域,满足客户对大尺寸零件的加工需求。

产品详情

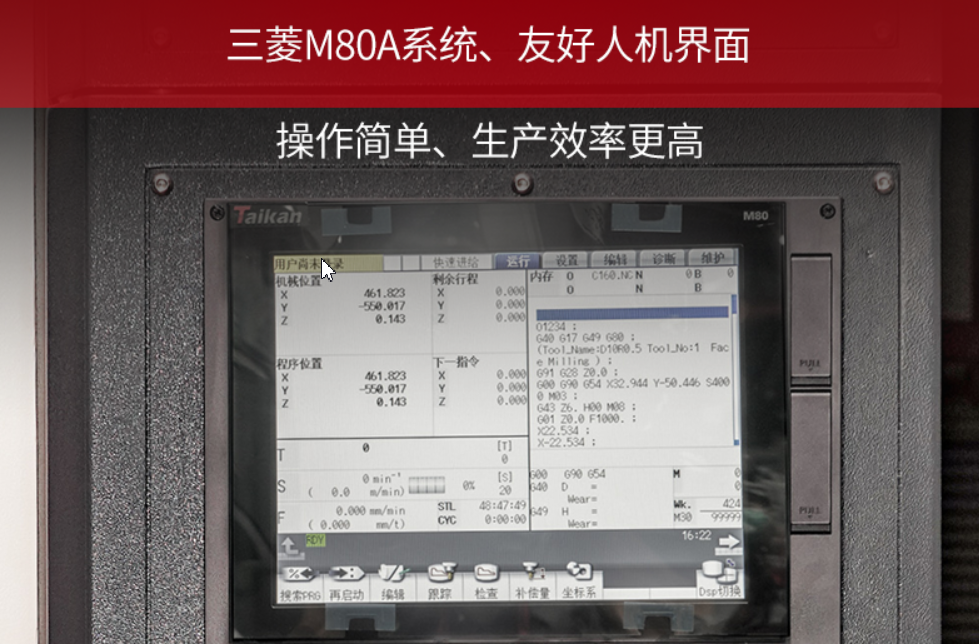

T-600S钻攻加工中心X、Y、Z三轴丝杆全部采用滚珠丝杆,三轴导轨采用直线导轨;三轴采用绝对值式伺服电机,通过进口高性能数控系统分析并补偿坐标的位置实现机床高精度;主轴通过直联式传动结构,标配最高转速达20000rpm。

【台群精机T-600S钻攻机】厂家_价格_参数_图片

产品特性

PRODUCTCHARACTERISTICS

1、-600S高速加工中心采用超大型立柱稳固不变形超大跨距底座,采六点支撑结构结实,高速位移不震动,不变形。

2、三轴高速位移达60米/分,速度快节省加工时间。

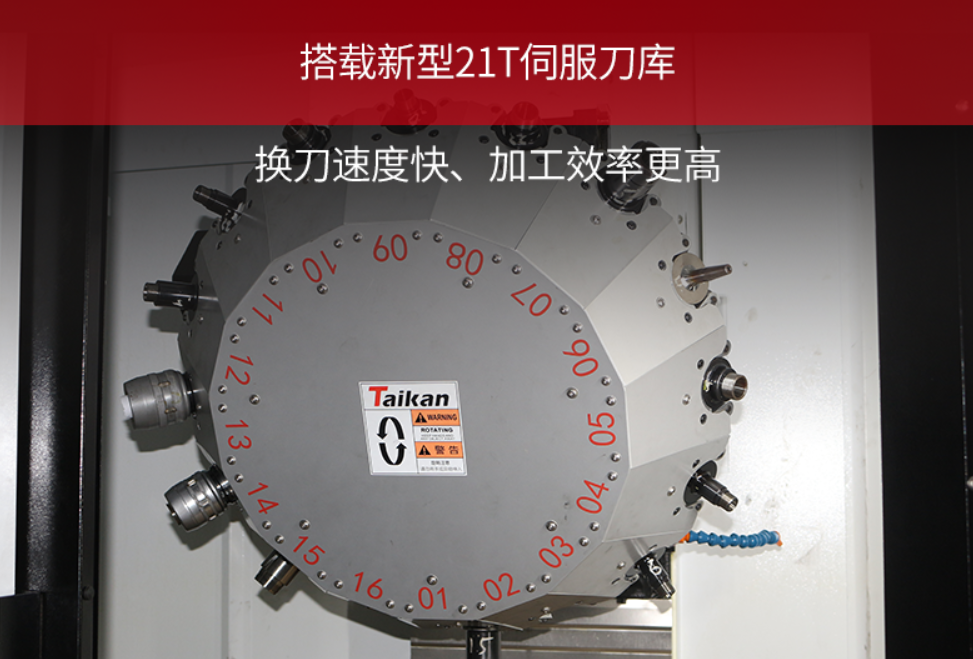

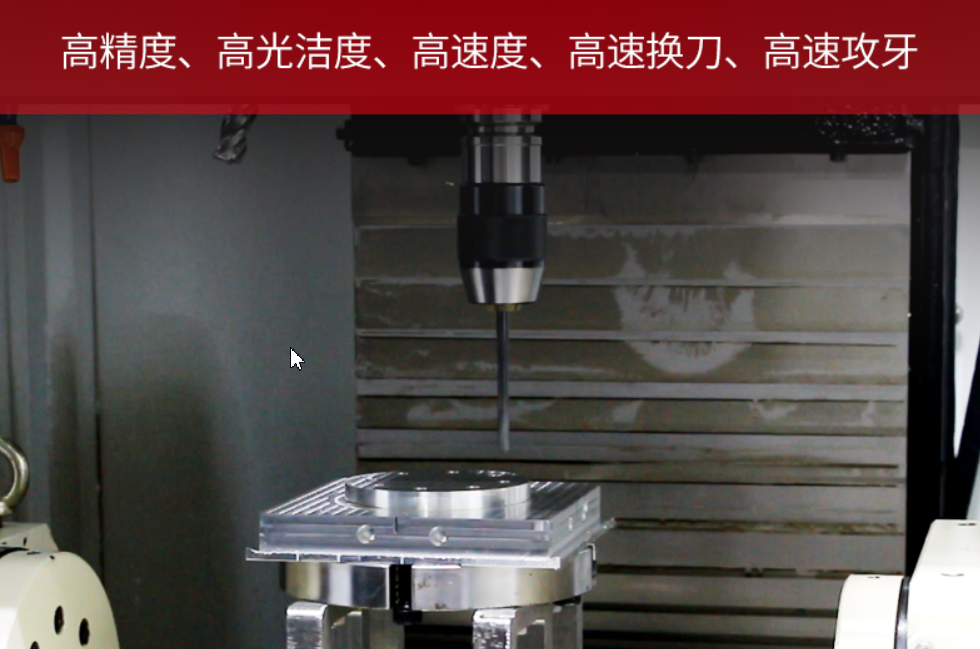

3、低惯性主轴,高速攻丝反应灵敏,夹臂刀库换刀快速准确;主轴马达与主轴采用直结式驱动,高速攻牙时降低因为皮带所造成的误差,延长刀具寿命。

4、采用三菱HF系列伺服马达,更快的应答速率与输出马力,三轴加速度达到1.5/1.2/1.1G,短距离移动时更能缩短定位时间。

5、主轴马达可以选购超低惯性规格,攻牙时可以达到4,000rpm(加速时间只要0.3sec),大幅缩短攻牙时间。

6、快速的主轴加速(选购);采用三菱超低惯性主轴马达,主轴从0加速到15000rpm只要0.8秒,大幅提升主轴应答时间,缩短在刚性攻牙过程中所须配合大量加减速动作的反应时间,提供较快的加减速时间,可大幅缩短加工时间。

工作条件

THEWORKINGCONDITIONS

(1)三相交流电源:380V±5%V;50Hz±1Hz,主电源线10mm²;

(2)环境温度:8~40Cº;

(3)相对湿度:≤80%;

(4)远离光源、振源和热源,远离高频发电动机、放电动机、电焊机等,避免电器干扰使机床NC系统发生故障。

应用领域

APPLICATIONAREA

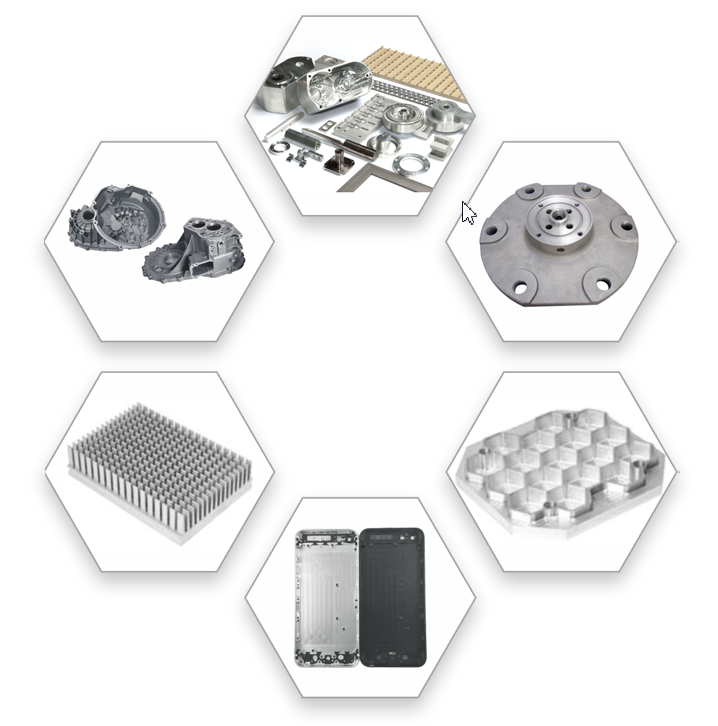

广泛用于3C行业、汽车及零部件、工程机械、小型模具加工、轨道交通、医疗器械等行业中的小型板零件、盘型零件、壳体类加工。

加工工件

MACHININGWORKPIECE【台群精机T-600S钻攻机】厂家_价格_参数_图片

产品参数

PRODUCTPARAMETERS

名称 单位 T-600S
工作台尺寸 mm 700*400
行程 左右(X) mm 600
前后(Y) mm 390
上下(Z) mm 340(21T)/330(26T)
工作台T型槽数--尺寸 mm 3-18*125
主轴鼻端至工作台距离 mm 180-520(21T)/180-510(26T)
主轴中心至立柱导轨面距离 mm 445
主轴转速(标配) mm 50-20000
主轴锥度 # BT-30
主轴功率 kw 5.5/3.7
X轴快速移动率 m/min 60
Y轴快速移动率 m/min 60
Z轴快速移动率 m/min 60
切削速度 mm/min 1-20000
三轴电机功率(X、Y、Z) kw 1.5/1.5/2.2
最大刀具重量 kg 3
刀具长度 mm 200
最大直径(满刀/邻空刀) mm 60/80
水箱容量 L 125
气压需求 Mpa 0.5-0.8
总耗电功率 kva 12
定位精度 mm 0.006
重复精度 mm 0.004
最大负重 kg 250
机械重量(大约) kg 3100
外形尺寸(长*宽*高) mm 1890*2600*2500
刀库容量 21(26)

我司产品不断改进,上述资料若有变更,恕不另行通知!产品参数以最新参数资料为准,咨询热线139-2522-4117。
