【台群精机T-V856S】厂家_价格_参数_图片

所属分类: 850加工中心, 台群加工中心, 线轨零件机 | 发布日期:2020-03-09 09:03:04

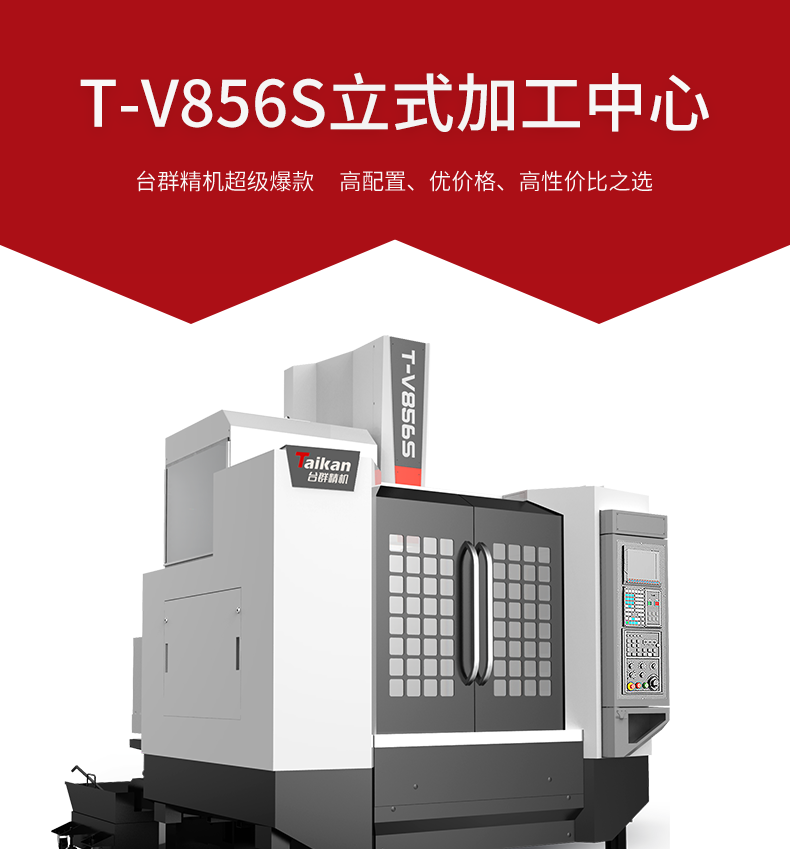

台群精机T-V856S线轨型立式加工中心机身采用超大稳固底座,高刚性的大跨距人字形立柱,高速切削不震动不变形。

产品详情

台群精机T-V856S线轨型立式加工中心,是一台中小型规格的机床,工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工,机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多品种中小批量加工。2020391408578

产品特性

PRODUCT CHARACTERISTICS

1、整机结构为定柱式,十字滑台结构。机身采用超大稳固底座,高刚性的大跨距人字形立柱,高速切削不震动不变形。

2、整机为全封闭防护,机床造型美观,操作、维修方便。

3、基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成,使机床得到高刚性和稳定的精度。

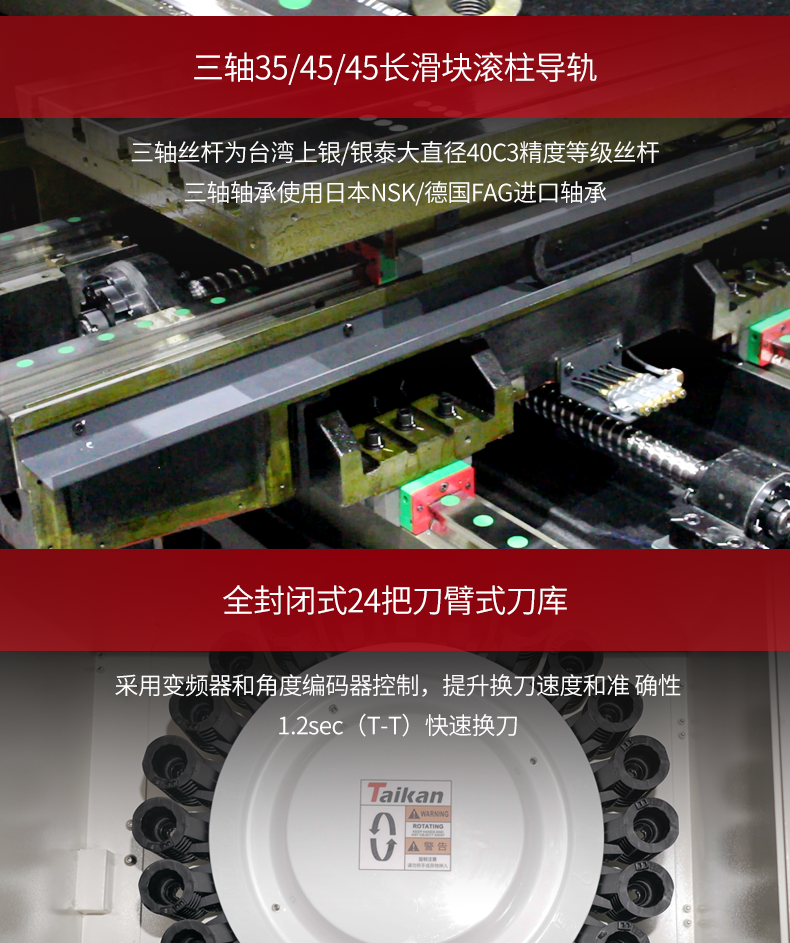

4、三轴导轨采用滚柱线轨承载,高刚性,低摩擦,低噪音。

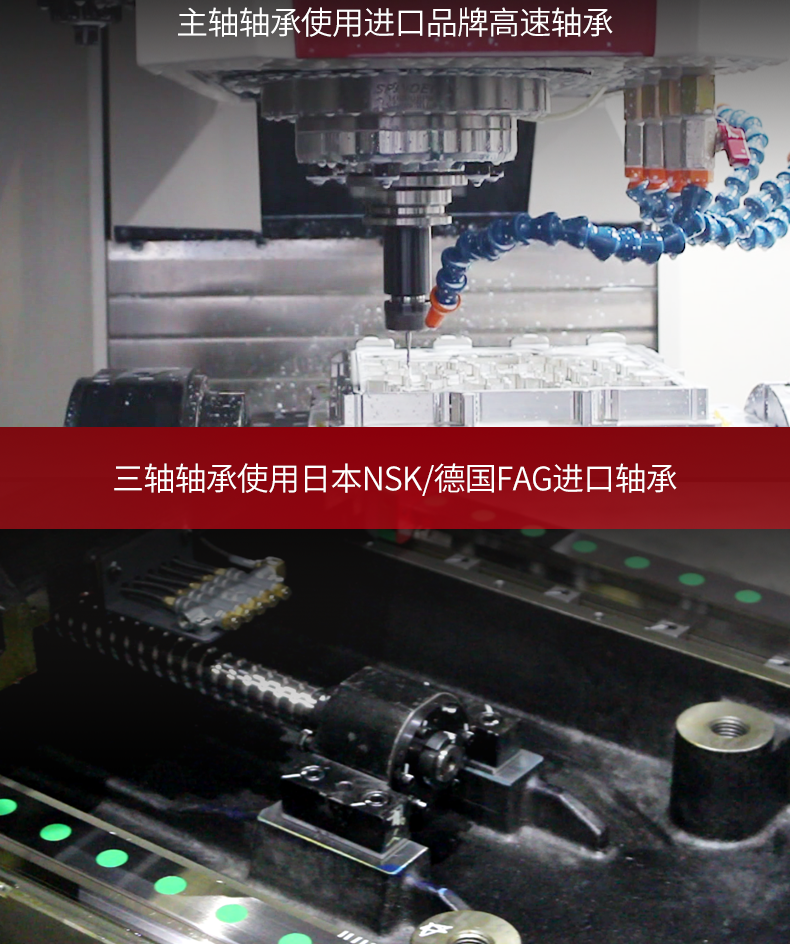

5、大直径C3级丝杆,带预拉结构,消除部分热延伸,丝杆轴承采用自润滑,延长轴承寿命。

6、刀库采用台群的24把刀臂式刀库,质量可靠,性能稳定。

7、主轴采用台群的高速主轴单元,配BT40-12000r/min直联头,主轴前端采用迷宫设计,并带气幕保护功能,防止切削液进入主轴轴承。

8、配置容积式及强制润滑油系统,保证全机床各运动部件润滑良好。

9、机床排屑标配两侧斜坡后冲水排屑,水箱后置设计,自动化,人性化,高效率。双层水箱过滤系统结构,为工件加工提供良好的切削液。

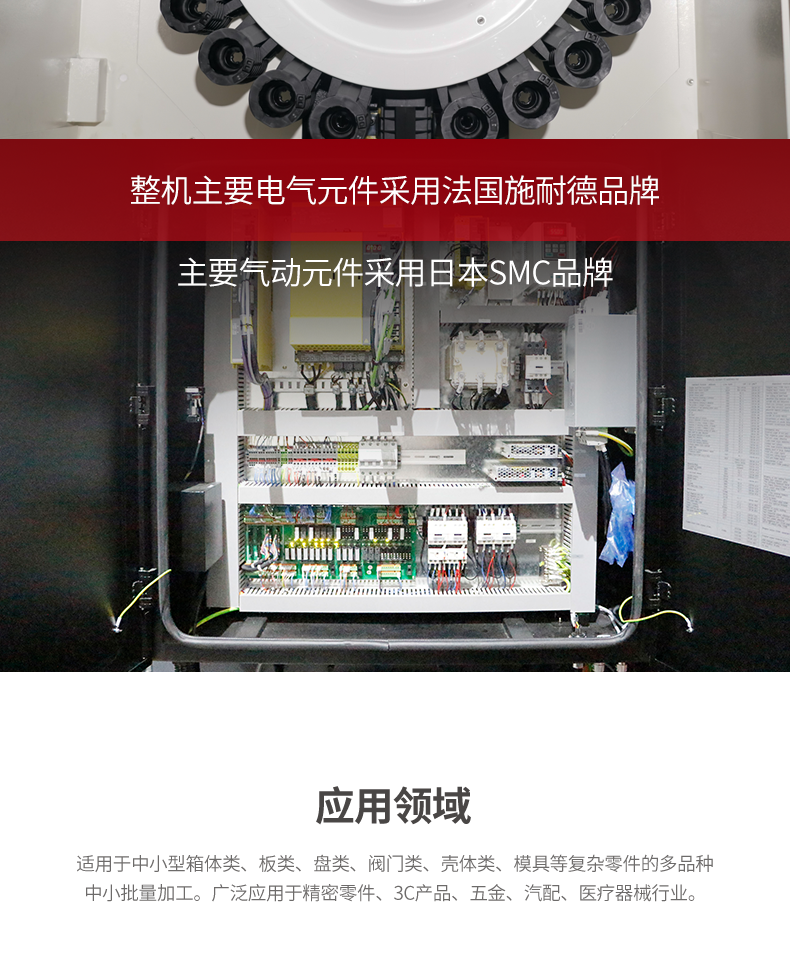

10、配备高性能三菱M80B数控系统,保证了机床控制的稳定性,也保证了用户要求的数控加工功能和辅助功能。8

工作条件

THE WORKING CONDITIONS

(1)三相交流电源:380V±5%;50Hz±1Hz,主电源线8mm²或更大,接地线8mm²或更大。

(2)环境温度:8~40Cº。

(3)相对湿度:≤80%。

(4)远离光源、振源和热源,远离高频发电动机、放电动机、电焊机等,避免电器干扰使机床NC系统发生故障。

202037172326382

应用领域

APPLICATION AREA

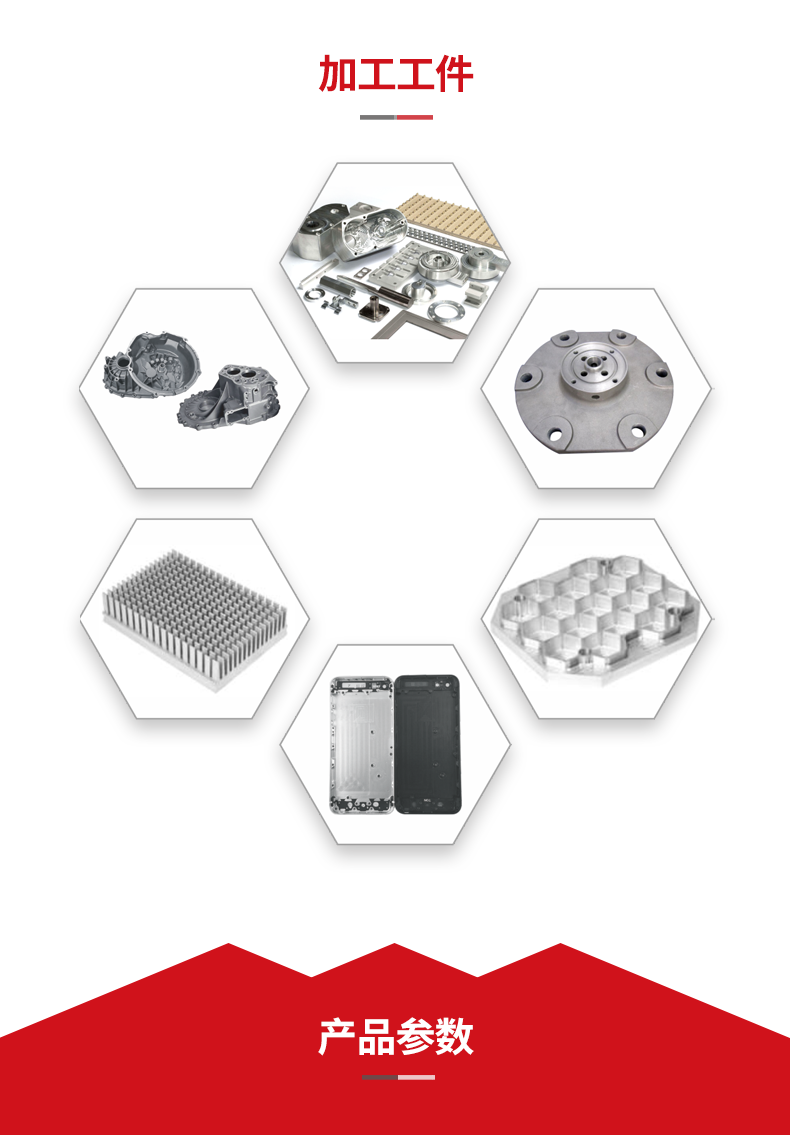

在精密零件、3C产品、五金、汽配、医疗器械行业得到广泛应用。

产品参数

PRODUCT PARAMETERS

名      称 单    位 参     数 备     注

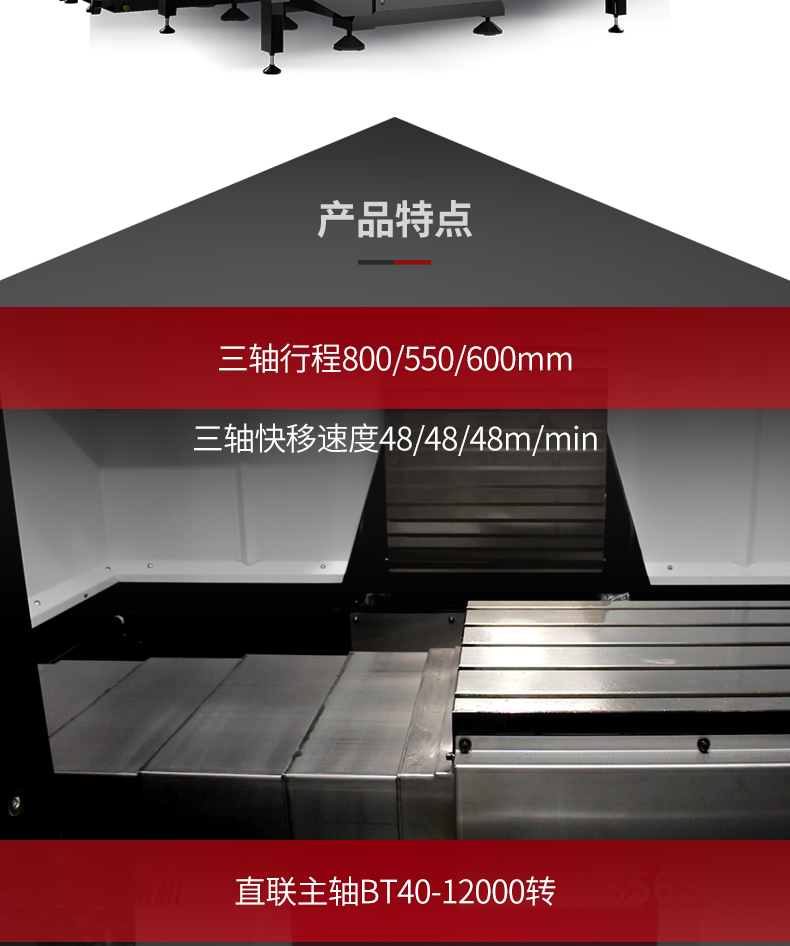

加工范围 工作台行程(X轴) mm 800
滑鞍行程(Y轴) mm 550
主轴箱行程(Z轴) mm 600
主轴端面到工作台面距离 mm 125~725
工作台 工作台尺寸 mm 1000*500
工作台承重 Kg 500
T型槽(槽数-槽宽*间距) mm 5-18*100
主轴 电机功率(额定/短时) kw 7.5/11
转速范围 r/min 50~12000(直联)
主轴直径 mm φ150
刀柄规格 / BT40
拉钉规格 / P40T-I(MAS403)
导轨 X轴 mm 2-35滚柱
Y轴 mm 2-45滚柱
Z轴 mm 2-45滚柱
驱动 丝杠X/Y/Z mm 4016/4016/4016
电机功率X/Y/Z kw 2.0/2.0/3.0
速度 切削进给速度范围 mm/min 1-10000
X、Y、Z轴快移速度 m/min 48/48/48
机床精度 定位精度(X/Y/Z) mm 0.01 GB/T18400.4
重复定位精度(X/Y/Z) mm 0.007 GB/T18400.4
刀库 刀库容量 24
刀具重量 kg 7
刀具长度 mm 250
最大直径(满刀/邻空刀) mm Φ75/Φ150
其它 数控系统 / 三菱M80B
气源 流量 L/min ≥280(ANR)
气压 MPa 0.5~0.8
电源总容量 KVA 25
冷却箱容积 L 400
机床外观尺寸(长*宽*高) mm 2460*3120*2320 对应X*Y*Z轴
主机重量(大约) Kg 5000

我司产品不断改进,上述资料若有变更,恕不另行通知!产品参数以最新参数资料为准,咨询热线139-2522-4117。
