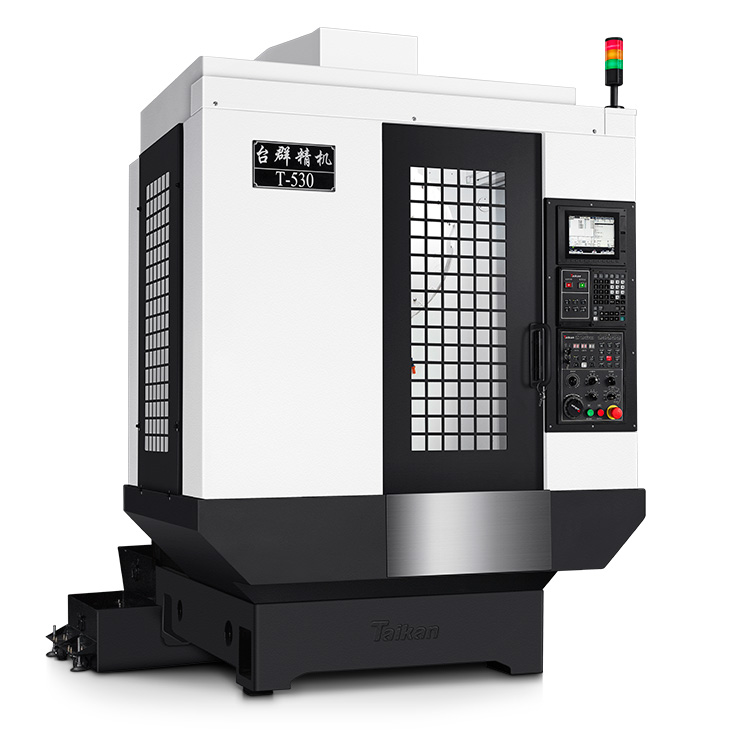

钻攻机T-530

所属分类: 高速钻铣攻牙机

台群精机T-530钻攻机不仅在机床机构外针对不锈钢加工特性进行优化设计。全方面,多角度进行优化,并建立完善的不锈钢加工方案。

产品详情

20191015104057515台群精机T-530钻攻机不仅在机床机构外针对不锈钢加工特性进行优化设计,并成立专项实验团队,为配合T-530的机床性能,对切削油成分,刀柄选型,加工参数和主轴结构优化等进行相应的测试与优化,从全方面,多角度进行优化,并建立完善的不锈钢加工方案。

2019111112413840

产品特性

PRODUCTCHARACTERISTICS

1、高精密丝杆,确保了机床的定位精度,在球杆仪的圆度测试中,真圆度在0.015mm之内。

2、人机工程学设计,高易用性。

3、安全环保选项,油污收集、自动灭火等。

4、床身通过物理数据解析和特殊设计,提高了机器的刚性及抗振性。

5、整机部件全部采用HT250灰铸铁,经时效处理消除内应力,材质强度高,加上高刚性机体结构,在切削加工上保证足够的刚性,展现机床耐切削力及精度高的特性。

6、采用三菱电机驱动刀库,配套三菱系统,提高刀库响应速度和稳定性,换刀时间1.0秒。

搜狗截图20201113141537

应用领域

APPLICATIONAREA

主要用于加工不锈钢工件,在3C行业有广泛应用。

加工工件

MACHININGWORKPIECE

2019111112522610

产品参数

PRODUCTPARAMETERS

名称 单位 T-530
工作台尺寸 mm 620*320
行程 左右(X) mm 500
前后(Y) mm 300+100(装卸工装)
上下(Z) mm 300(21T)/290(26T)
工作台T型槽数--尺寸 mm 3-14*120
主轴鼻端至工作台距离 mm 185-485(21T)/185-475(26T)
主轴中心至立柱导轨面距离 mm 350
主轴转速(标配) mm 50-20000
主轴锥度 # BT-30
主轴功率 kw 5.5/3.7
X轴快速移动率 m/min 48
Y轴快速移动率 m/min 48
Z轴快速移动率 m/min 48
切削速度 mm/min 1-30000
三轴电机功率(X、Y、Z) kw 1.5/1.5/2.2
最大刀具重量 kg 3
刀具长度 mm 200
最大直径(满刀/邻空刀) mm 60/80
水箱容量 L 160
气压需求 Mpa 0.5-0.8
总耗电功率 kva 12
定位精度 mm 0.006
重复精度 mm 0.004
最大负重 kg 250
机械重量(大约) kg 2860
外形尺寸(长*宽*高) mm 1600*2300*2410
刀库容量(选配) 21(26)

我司产品不断改进,上述资料若有变更,恕不另行通知!产品参数以最新参数资料为准,咨询热线139-2522-4117。
