台群精机T-V856B立式加工中心【详细参数、价格、图片】

所属分类: 850加工中心, 线轨零件机 | 发布日期:2019-08-26 01:08:48

此款加工中心采用了高精度的线轨及丝杠,机床具有更好的动态响应性,可以实现高速切削,低速无爬行,在市场上得到了广泛应用。

产品详情

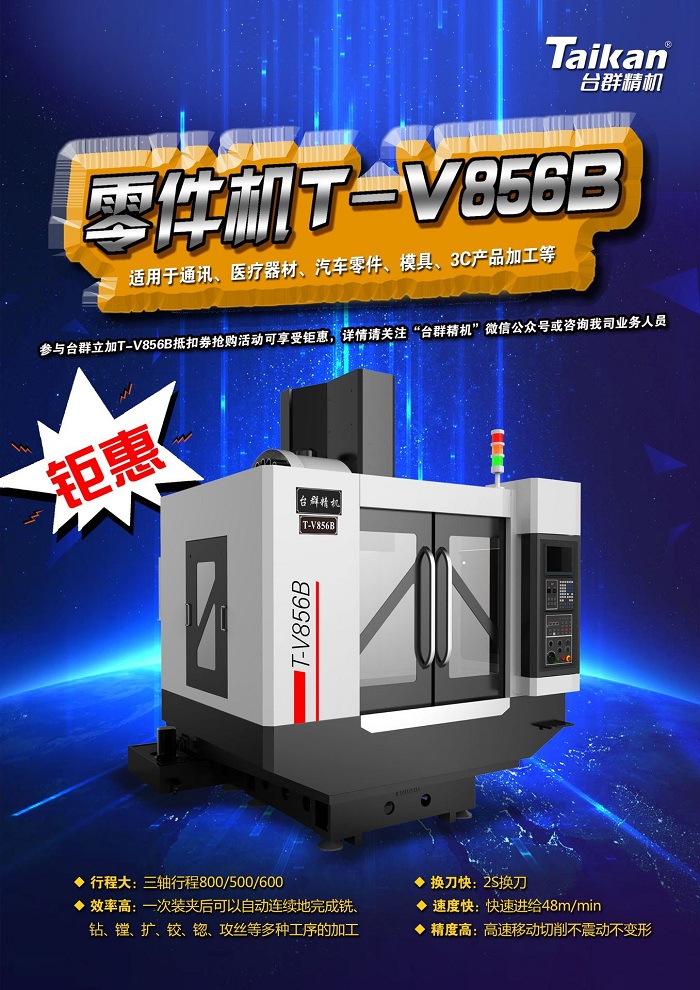

台群精机立式加工中心T-V856B立式加工中心主轴轴线与工作台垂直设置的加工中心,能完成铣、镗削、钻削、攻螺纹和用切削螺纹等工序,结构简单,占地面积较小,在板类、盘类、模具及小型壳体类复杂零件加工方面应用非常普遍。台群精机立式加工中心T-V856B在国内外众多机床厂家和品牌里脱颖而出,成为市场同类产品中的销量明星。

产品特性

PRODUCT CHARACTERISTICS

主轴采用BT40-10000r/min直联头,主轴前端采用迷宫设计,主轴带气幕保护功能,防止切削液进入主轴轴承。

1、大行程:三轴行程800/500/600。

2、换刀快:2S换刀。

3、速度快:快速进给48m/min。

4、精度高:高速移动切削不震动、不变形。

5、效率高:一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。

6、高稳定:整机结构为定柱式,十字滑台结构。机身采用超大稳固底座,高刚性的大跨距人字形立柱,高速切削不震动、不变形。

7、高寿命:大直径C3级丝杆,带预拉结构,消除部分热延伸,丝杆轴承采用注油润滑,延长轴承寿命。



应用领域

APPLICATION AREA

适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多品种批量加工,在通讯、精密零件、3C产品、五金、汽配、医疗器械行业得到广泛应用。

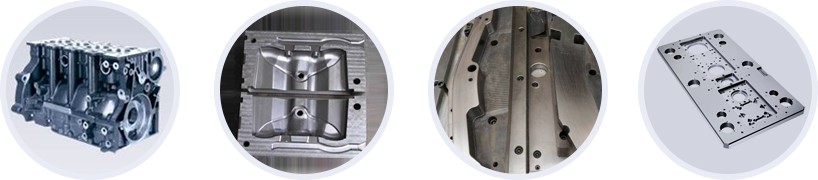

加工工件

MACHINING WORKPIECE

201911113454681



产品参数

PRODUCT PARAMETERS

项 目 单 位 T-V856B
工作台尺寸 mm 900×500
行程 左右(X) mm 800
前后(Y) mm 500
上下(Z) mm 600
工作台T型槽数-尺寸 mm 5-18×100
主轴鼻端面至工作台距离 mm 125-725
主轴中心至机身端面距离 mm 720
主轴转速 rpm 10000(直联)
主轴锥度 # BT-40
主轴功率 kw 7.5/11
X轴快速移动率 m/min 48
Y轴快速移动率 m/min 48
Z轴快速移动率 m/min 48
切削速率 mm/min 1-10000
刀具重量 Kg 7
刀具长度 mm 250
最大刀径(满刀/邻空刀) mm 75/150
水箱容量 L 200
气压需求 Mpa ≥0.6
总耗电功率 kw 15
定位精度 mm 0.006
重复精度 mm 0.003
最大负重 Kg 450
机械重量(大约) Kg 4500
外形尺寸(长×宽×高) mm 2750×2200×2900
刀库容量 24

注:以上参数仅供参考,我公司因技术研究需要,保有随时修改技术参数与外形的权利,变更时不另行通知!

2019112684924316

台群精机立式加工中心T-V856B是一台中小型规格的机床,工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工,机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多品种批量加工。T-V856B采用了高精度的线轨及丝杠,机床具有更好的动态响应性,可以实现高速切削,低速无爬行,在精密零件、3C产品、五金、汽配、医疗器械行业得到广泛应用。

台群一直秉承技术创新提供高性价比的产品,让客户以更低的成本享受科技创新带来的成果,持续为客户创造更大价值,同样的价位台群让客户享受更好的功能配置与服务。

台群精机立式加工中心T-V856B机身采用的米纳(Meehanite)铸铁,超细微粒结构,具有高物理性质,在苛严的环境下也不会扭曲变形,具备良好的刚性要求。主轴单元采用台湾睿莹,主轴轴承为NSK/FAG/SKF/GMN。标配滚珠式线轨。自上市以来,T-V856以高效的加工特性、优异的产品性能以及高性价比受到市场追捧,月销售数百台,成为台群精机产品体系中的主力军。
