台群立式加工中心T-V1165S【参数_价格_厂家】

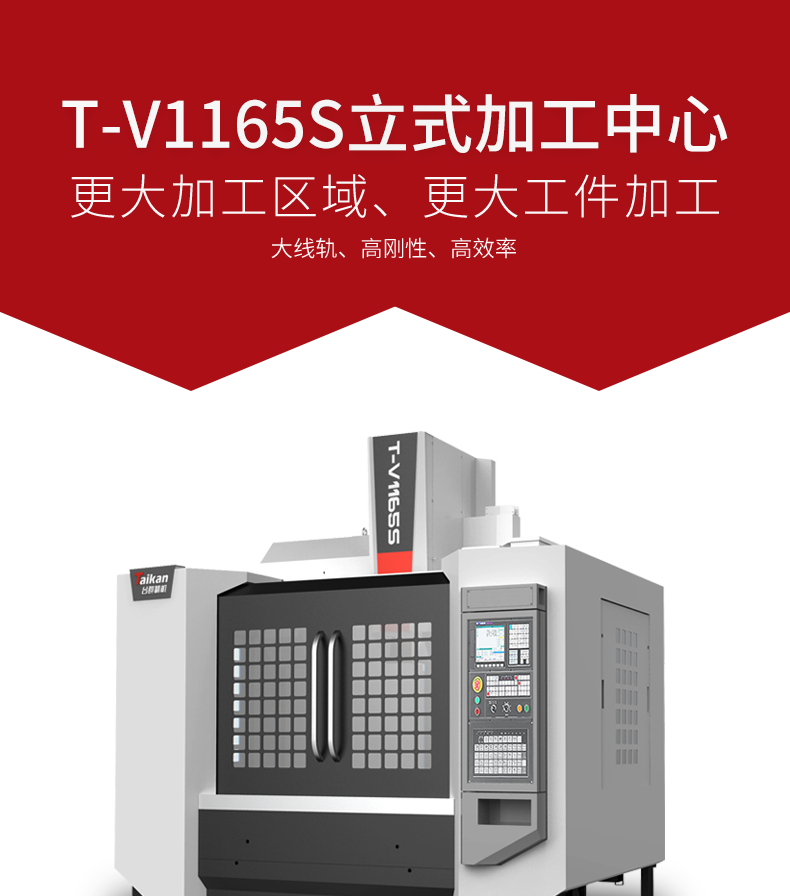

T-V1165S线轨型立式加工中心,是一台中小型规格的机床,工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工,机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多品种中小批量加工。该机床采用了高精度的线轨及丝杠,机床具有更好的动态响应性,可以实现高速切削,低速无爬行,在精密零件、3C产品、五金、汽配、医疗器械行业得到广泛应用。20200401223556549

产品特性

PRODUCT CHARACTERISTICS

1、整机结构为定柱式,十字滑台结构。机身采用超大稳固底座,高刚性的大跨距人字形立柱,高速切削不震动不变形。

2、整机为全封闭防护,机床造型美观,操作、维修方便。

3、基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成,使机床得到高刚性和稳定的精度。

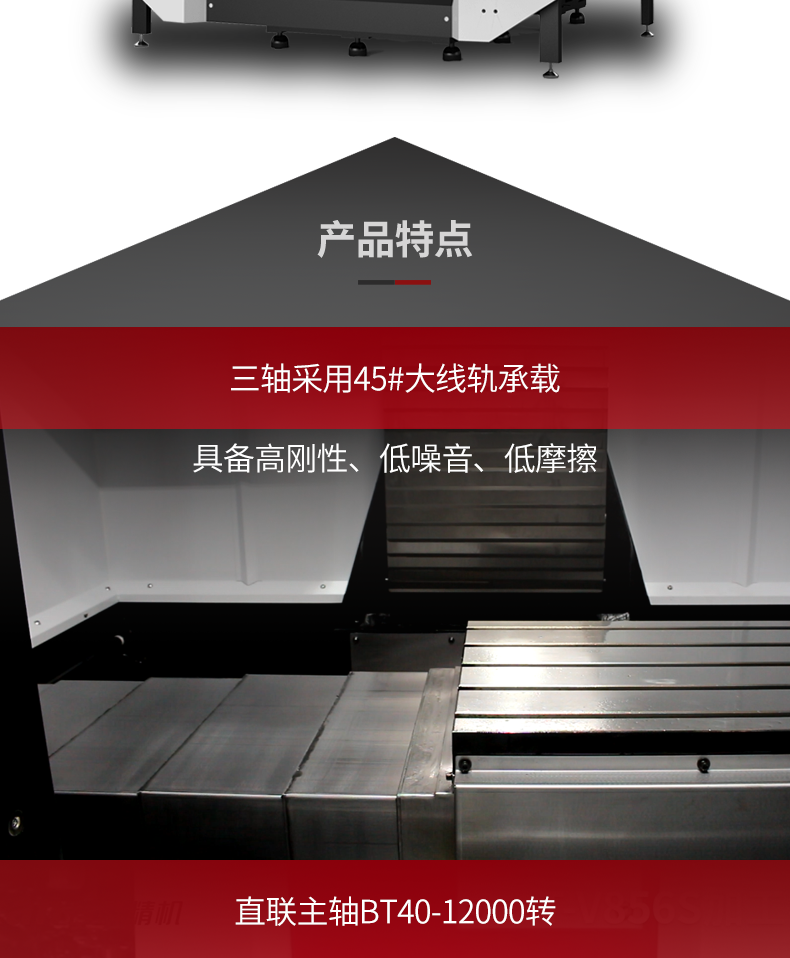

4、三轴导轨采用45号大线轨承载,高刚性,低摩擦,低噪音。

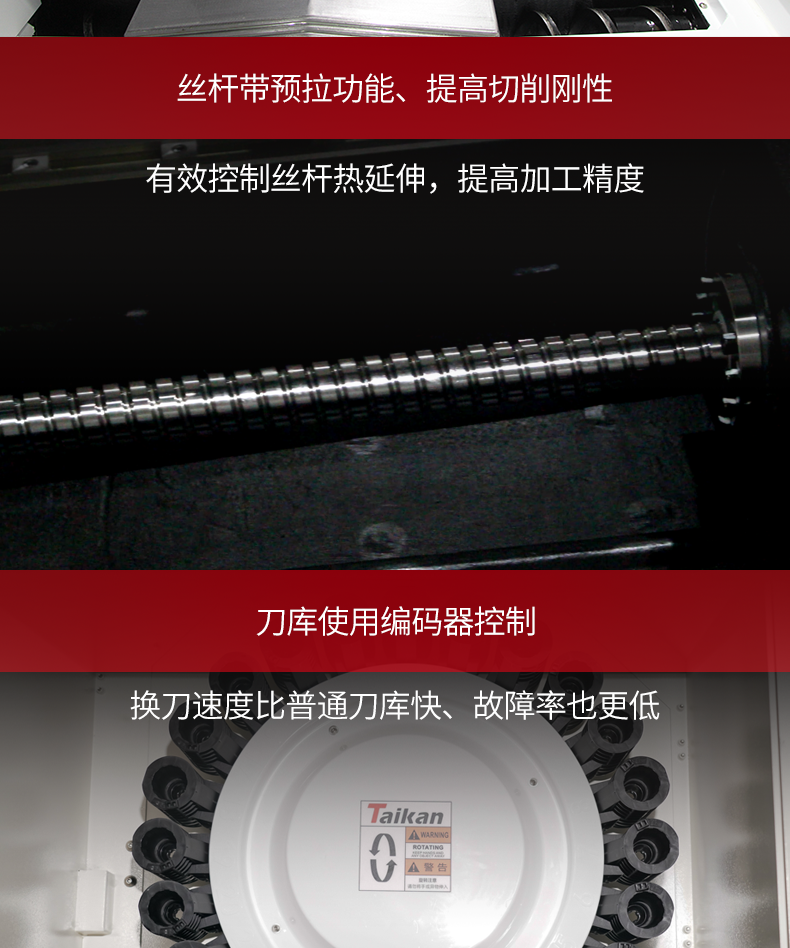

5、大直径C3级丝杆,带预拉结构,消除部分热延伸,丝杆轴承采用自润滑,延长轴承寿命。

6、刀库采用台群的24把刀臂式刀库,质量可靠,性能稳定。

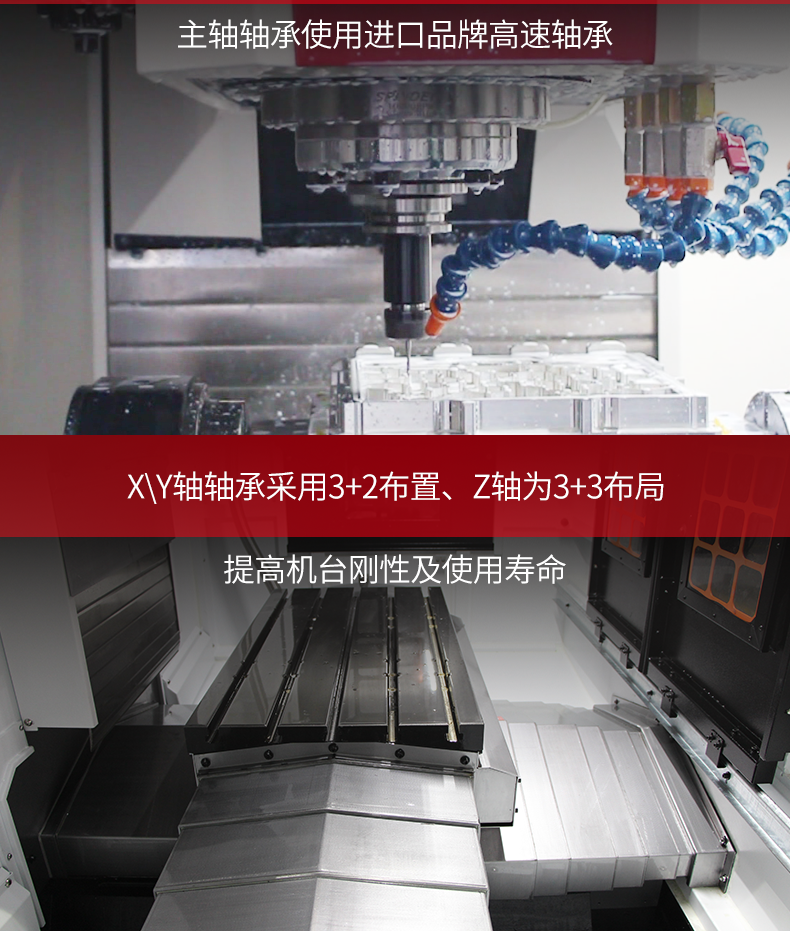

7、主轴采用台群的高速主轴单元,主轴采用BT40- 12000r/min直联头,主轴前端采用迷宫设计,主轴带气幕保护功能,防止切削液进入主轴轴承。

8、配置容积式及强制润滑油系统,保证全机床各运动部件润滑

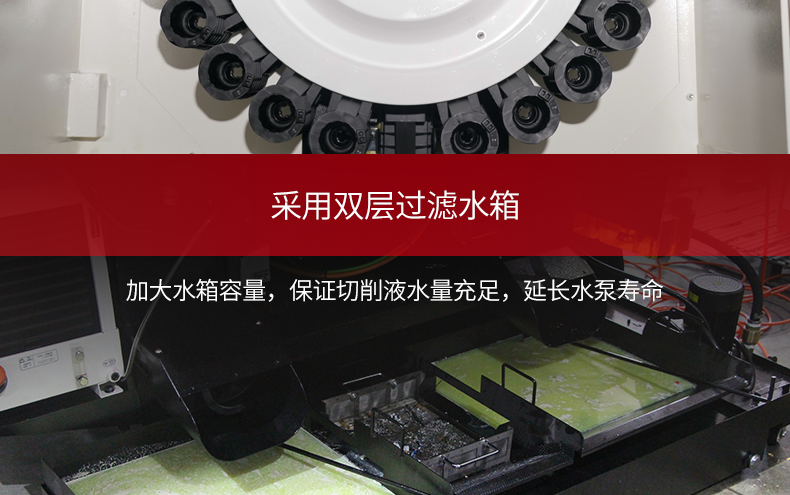

9、机床排屑标配两侧斜坡后排,水箱后置设计,人性化,高效率,双层水箱过滤系统结构,为工件加工提供良好的切削液。

10、 配备高性能三菱M80B数控系统,保证了机床控制的稳定性,也保证了用户要求的数控加工功能和辅助功能。

20206315280101 (1)

工作条件

THE WORKING CONDITIONS

(1)三相交流电源:380V±5%; 50Hz±1Hz ,主电源线8mm²或更大,接地线8mm²或更大

(2)环境温度: 8~40Cº

(3)相对湿度:≤80%

(4)远离光源、振源和热源,远离高频发电动机、放电动机、电焊机等,避免电器干扰使机床NC系统发生故障。20206315280291

应用领域

APPLICATION AREA

该机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多品种中小批量加工。广泛应用在精密零件、3C产品、五金、汽配、医疗器械行业。

产品参数

PRODUCT PARAMETERS

名      称 单    位 参     数 备     注
加工范围 工作台行程(X轴) mm 1100
滑鞍行程(Y轴) mm 650
主轴箱行程(Z轴) mm 580
主轴端面到工作台面距离 mm 140~720
主轴中心至立柱导轨距离 mm 707
工作台 工作台尺寸 mm 1200*600
工作台承重 Kg 800
T型槽(槽数-槽宽*间距) mm 5-18*100
主轴 主轴电机功率 kw 7.5/11
连续额定扭矩 N.m 35.8/52.5
转速范围 r/min 12000(直联)
主轴直径 mm φ150
刀柄规格   BT40
拉钉规格   P40T-I(MAS403)
导轨 X轴 mm 2-45
Y轴 mm 2-45
Z轴 mm 2-45
驱动 丝杠X/Y/Z mm 4012/4012/4012
电机功率X/Y/Z kw 2.0/2.0/3.0
速度 切削进给速度范围 mm/min 1-10000
X、Y、Z轴快移速度 m/min 36/36/36
机床精度 定位精度(X/Y/Z) mm 0.010 GB/T18400.4
重复定位精度(X/Y/Z) mm 0.007 GB/T18400.4
刀库 刀库容量 24
刀具重量 kg 7
刀具长度 mm 250
最大直径(满刀/邻空刀) mm Φ75/Φ150
其它 数控系统   三菱M80B
气源 流量 L/min ≥280(ANR)
气压 MPa 0.5~0.8
机床电气总容量 KW 30
冷却箱容积 L 300
机床外观尺寸(长*宽*高) mm 2700×3300×2950
主机重量 Kg 7200

我司产品不断改进,上述资料若有变更,恕不另行通知!产品参数以最新参数资料为准,咨询热线139-2522-4117
