加工中心移动存储设备传输故障维护

数控机床之所以区别于传统机床,最主要的原因就是它拥有属于自己的“大脑”——数控系统,可以不像传统机床一样需要工人全程手动操作。很多客户都想知道台群精机三菱系统移动存储设备传输可能出现的问题以及解决方法,保障数控机床长期可靠运行。

传输加工程序是机床使用中必不可少的一环。除DNC及网络传输方式以外,广泛使用CF卡、SD卡、U盘等移动存储设备,传输过程中可能会遇到无法传输之类的问题,以下请看一下有哪些解决方法。

故障现象

1提示:“格式化错误“或 “看不到存储设备内容”;

2提示:“设定错误”或“搜索错误”;

3提示:“记忆容量已满”;

4提示:“储存设备未安装”、“查找不到文件”。

故障分析及应对方法

01格式化错误、看不到存储设备内容

  分析存储设备不良、磁盘格式不正确

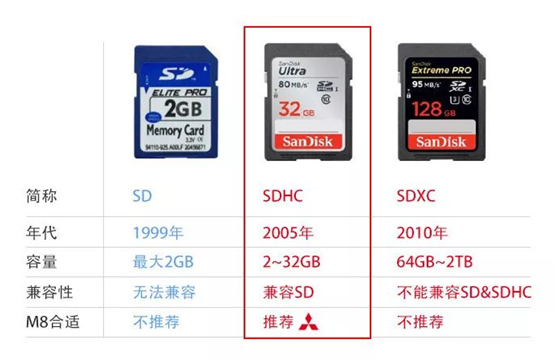

•推荐使用工业用移动存储介质或下图中推荐的SD储存卡(请购买正品)。

台群精机移动存储设备传输故障维护
  注:移动存储设备容量不要超过32GB。

•三菱M7和M8系列数控,移动储存设备的磁盘格式应为FAT或FAT32;

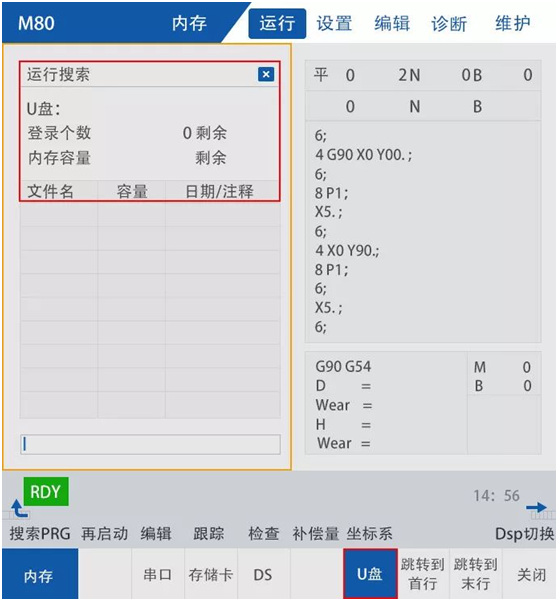

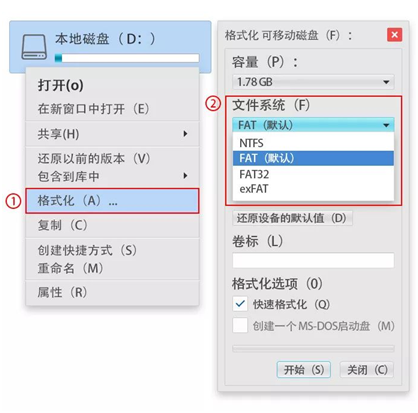

•插入存储设备及执行文件搜索未提示报警,但不显示存储设备内容,此类情况,先将存储设备安装至电脑,确认磁盘格式,若非兼容磁盘格式,请先备份资料,然后右击“磁盘”>点击“格式化”>将“文件系统”选择“FAT或FAT32”进行修改,如下图所示:

台群精机移动存储设备传输故障维护
  02设定错误、搜索错误

台群精机移动存储设备传输故障维护

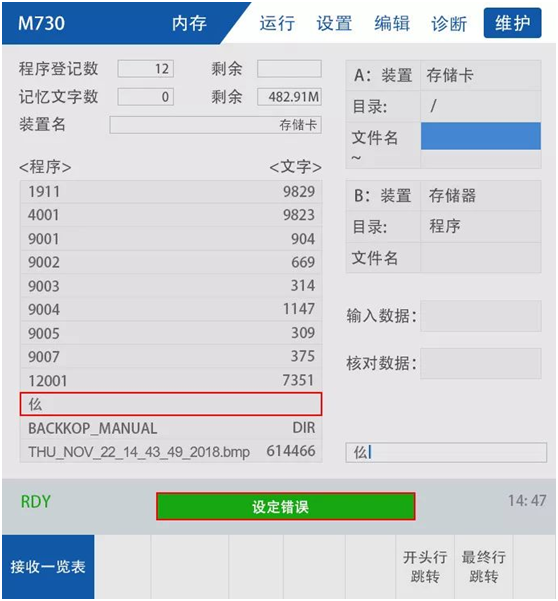

  分析文件名不正确、格式不正确或文件损坏

•文件和目录名的字符为半角的数字、英文、大写字母及系统可识别的符号;

•不能使用: / : , * ? “ < > | a ~z 空格;

•文件名含后缀名应在32个字符以内;

•加工程序文件支持“.NC” “.TXT” “.PRG” “.PTP”等纯文本格式,请勿随意修改后缀名;

•格式不符的文件无法打开,提示“搜索错误”。

03记忆容量已满

台群精机移动存储设备传输故障维护

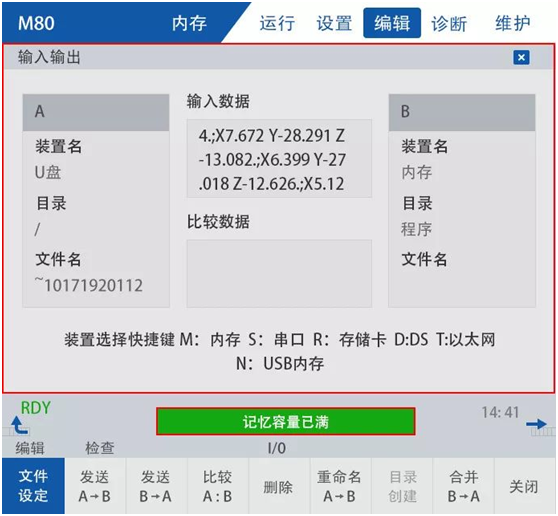

  分析数控系统内记忆容量已满

•建议定期删除不使用的程序,释放存储空间;

•在“维护界面——I/O选项”或“编辑界面——I/O选项”进行操作;

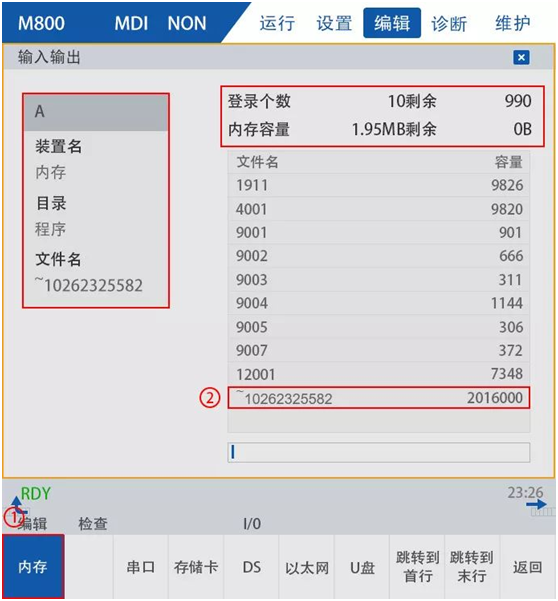

•步骤如下:进入“编辑界面EDIT”>点击“I/O”>选择“文件设定”>点击“内存”>选中需删除的文件后点击“INPUT键”>选择“删除”选项>点击“INPUT/Y键”完成删除,如下图所示:

04储存设备未安装、查找不到文件



台群精机移动存储设备传输故障维护
  分析存储/传输硬件损坏或传输时操作不正确

•使用过程中,插拔储存卡不当(未与卡槽平行或用力过度等)或环境不合宜(油污、异物等粘附于卡上),卡槽、卡针堵塞异物或损坏(卡针缺失、断裂、凹陷、倾斜、突起,多见于M7系列控制器)导致无法正常读取。

注意:

(1)尽量在设备断电状态下,插拔SD或CF卡;

(2)通电时插拔USB存储器,动作间隔大于10秒;

(3)请勿用手或金属接触存储设备插头或金属部位;

(4)请勿垂挂重物于USB存储器上;

(5)请勿连接USB存储器以外的设备(如USB传输线、USB集线器等);

•前次传输操作过后,I/O传输界面保留了目录名,更换新储存设备,未将目录或文件名更换,导致查找不到新文件,如下图所示:

台群精机移动存储设备传输故障维护
  •切换至”目录”选项后>点击“INPUT键”清除该目录名即可查找到新设备内文件。

总结

程序传输过程中所出现的问题,常见的原因是存储设备不良、格式不正确或NC传输模块硬件损坏。可以参考本文在使用过程中多加注意,规范使用,减少不必要的停机。
