5G产品加工机床该如何选择?

面对5G机遇,如何抓住才是我们急需要解决的,如何选择5G产品加工的机床设备首当其冲。深圳市创世纪机械有限公司(简称台群精机)在业内率先实现5G智能硬件加工配套方案及产品的落地。

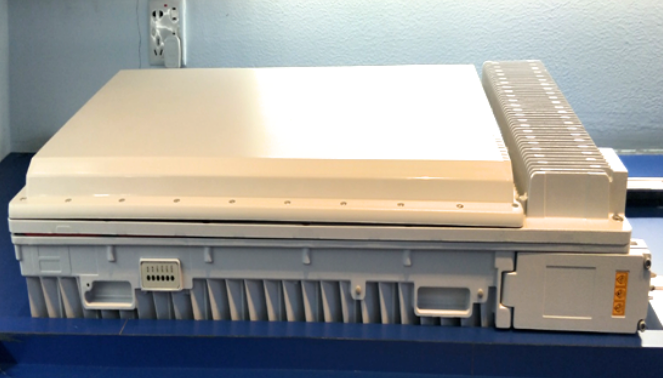

5G最先赋能的5G通讯基础建设和车联网、VR/AR、医疗健康、工业互联网等以业务和场景为中心的应用,市场上出现大量的智能产品的制造需要,如5G通讯滤波器、散热器、手机、智能门锁、智能车载终端等设备。

1-20022PRP0954

微信图片_20200305102705

在发展5G的潮流中,作为机床行业的佼佼者,台群精机再一次站在了潮依托多年的智能装备整体解决方案服务经验,深入了解5G产业生态链特点和制造需求,推出高效的5G智造整体解决方案和新产品。

5G产品加工工艺难点

目前,5G产品机加主要以铣削、钻孔、攻丝为主。其加工的难点以滤波器产品加工工艺要求为例:滤波器工件需完成多个面多个工序加工;工件在工艺编排不好时,需重复装拆夹;加工余量小(0.5-1mm),基本无重切削;因产品为压铸件,砂眼及杂质易断钻头和丝攻。


5G产品加工方案一:四面双工位,一台设备出成品

选用台群T-H11卧加,搭载24T刀臂式刀库,换刀时间2.4S,搭配12000转直连主轴,具备高速刚性攻丝、钻孔,效率提高显著。

卧加机台工作台旋转加工,一次装夹4Pcs物料;2Pcs物料横向装夹,加工工位1(正面/左侧面/右侧面);2Pcs物料纵向装夹,加工工位2(反面)。

加工优势:

加工效率高,1出2夹具设计,一次性装夹可加工两套产品;

定位精度高,1次装夹可加工产品4个面,避免重复装夹造成的定位误差;

节约成本,相对于立加易于排屑,避免加工中断刀。11

5G产品加工方案二:一台立加加工正面/反面,一台立加配四轴加工侧面

选用台群T-V856S立加机台加工正面工位1/反面工位2,每次装夹1Pcs物料,加工完成后,顺序装夹下一物料。选用台群T-V1165立加机台+四轴加工所有侧面工序,每次装夹1Pcs物料,四轴旋转加工侧面。

加工优势:

正反面加工的每台机加工1个工位,流水式作业,两个工位互不干涉;

侧面四轴加工,1次装夹可加工所有侧面结构,更好的保证了加工精度。相对于普通三轴加工,无需手动换面,提高了加工效率。8

   5G产品大型腔体加工方案

选用台群T-V1265立加或T-1200钻攻机加工正反面,T-H11加工四周侧面。T-V1265机台可满足大切削量加工,机械的整体刚性相对于T-1200强。T-1200钻孔及攻牙效率比T-V1265机台高约10%,适合高转速,快进给,轻切削。

微信图片_20200305095017

对于5G产品加工机床如果您还有其他疑问,欢迎拨打深圳市创世纪机械有限公司(简称台群精机)服务热线13925224117(同微信),我们期待您的来电!
