台群零件机T-V6【参数、价格、图片】

所属分类: 产品中心, 线轨零件机 | 发布日期:2019-08-20 11:08:50

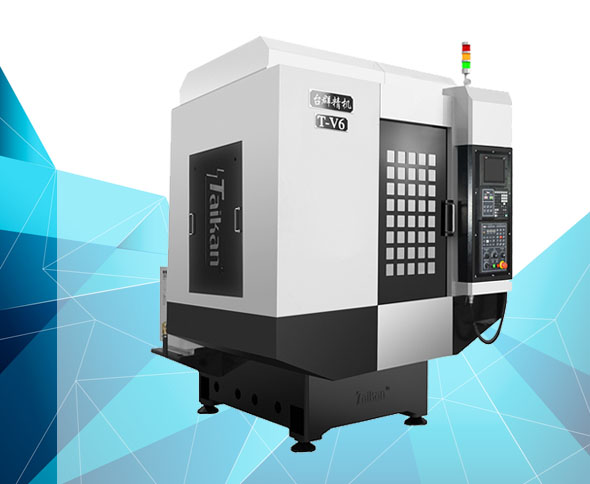

台群精机零件及产品加工中心T-V6是我司独立开发的一款专门针对于精密零件加工有高精度、高光洁度要求的客户所开发,具有高速度、高精度、效率高、高速换刀等特性。

产品详情

台群精机零件及产品加工中心T-V6是我司独立开发的一款专门针对于精密零件加工有高精度、高光洁度要求的客户所开发,具有高速度、高精度、效率高、高速换刀等特性。

1-1PPR3062V13

产品特性

PRODUCT CHARACTERISTICS

1、X/Y/Z三轴采用高精密线性滑轨,确保机械在高速运行时的定位精度。

2、床身、主轴等关键部位均采用米汉纳铸铁,经3D动态有限元素分析,稳定性好,强度高,确保高速切削各项精度稳定可靠。

3、三轴传动的滚珠丝杆均采用台湾C3级螺母副滚珠丝杆,接触面积大能承受较大的载荷,承载能力强,滚珠丝杆马达端以及尾端轴承均采用进口C4级组合的专用高速轴承,三轴滚珠丝杆均进行预拉伸,性能稳定,提高轴向动力传送效率。

4、超宽底座,鞍座加宽加长,结构坚固,确保加工时的重负荷能力。“人”字型立柱设计,结构结实,在高速位移时有效保持稳定性能及承重负荷能力。

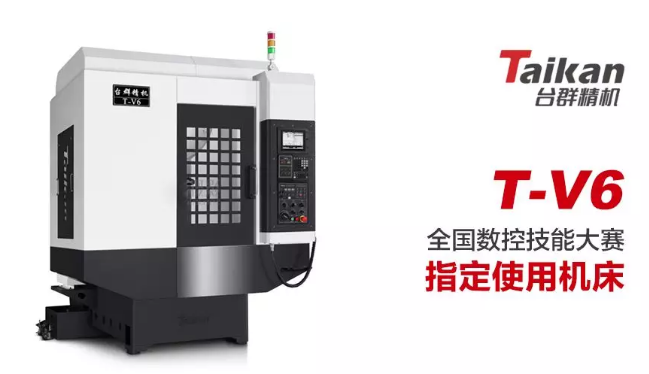

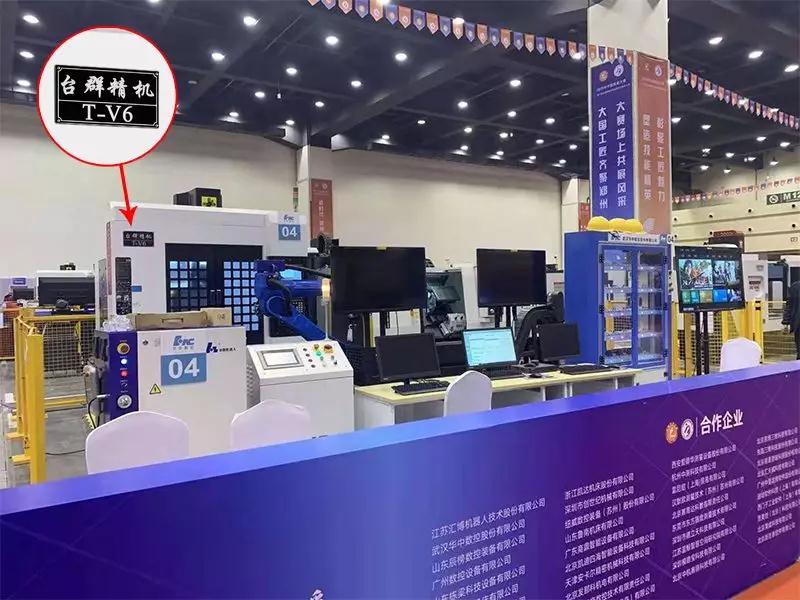

2018年中国技能大赛指定机床

5、采用直联主轴,通过三菱或发那科伺服电机驱动刚性联轴器与主轴尾部直接相连,能有效避免因皮带连接带来的侧向应力和噪音,以及皮带传输齿磨损造成刚性攻牙精度偏差,其转速可达15000RPM,既适合轻型切削又适合中、重切削,从而有效保证加工的效率与精度,内藏式主轴,能有效排除热感应力。

6、三轴采用欧式C级,滚珠线性导轨,可支撑重负荷,快速位移,确保定位精准。

7、三轴之轴滚珠丝杆均加装支撑机构,提高轴向动力传送效率。

8、采用隔绝热源的主轴设计,降低热变位,主轴高速运转可搭配主轴油温控制系统,可有效的使主轴达到恒温的效果,有效的控制主轴热变位,确保主轴的高速高精度。

9、切削液容量大,可迅速将切削热排出。水箱设计上采用双箱式,并置于机台内侧,节省空间。

10、全行程运动精度皆经过镭射校正补偿,确保机台的精度与校准结果。

应用领域

APPLICATION AREA

台群精机T-V6适合各类型IT零件高带加工,五金零件加工、汽车零件加工、3C产业零件加工、航太领域零件加工、其它精密零件加工。

加工工件

MACHINING WORKPIECE2019111134941663

产品参数

PRODUCT PARAMETERS

项 目 单 位 T-V6
工作台尺寸 mm 700×400
行程 左右(X) mm 600
前后(Y) mm 390
上下(Z) mm 450
工作台T型槽数-尺寸 mm 3-18×125
主轴鼻端面至工作台距离 mm 190-640
主轴中心至机身端面距离 mm 480
主轴转速 rpm 50-12000
主轴锥度 # BT-40
主轴功率 kw 5.5
X轴快速移动率 mm/min 48000
Y轴快速移动率 mm/min 48000
Z轴快速移动率 mm/min 48000
切削速率 mm/min 1-10000
三轴电机功率 kw 1.5/1.5/3.0
刀具重量 Kg 8
刀具长度 mm 300
最大刀径(满刀/邻空刀) mm 78/120
水箱容量 L 150
气压需求 Kg/cm² 6
总耗电功率 kw 15
定位精度 mm 0.005
重复精度 mm 0.003
最大负重 Kg 300
机械重量(大约) Kg 3100
外形尺寸(长×宽×高) mm 1900×2510×2480
刀库容量 20

注:以上参数仅供参考,我公司因技术研究需要,保有随时修改技术参数与外形的权利,变更时不另行通知!
