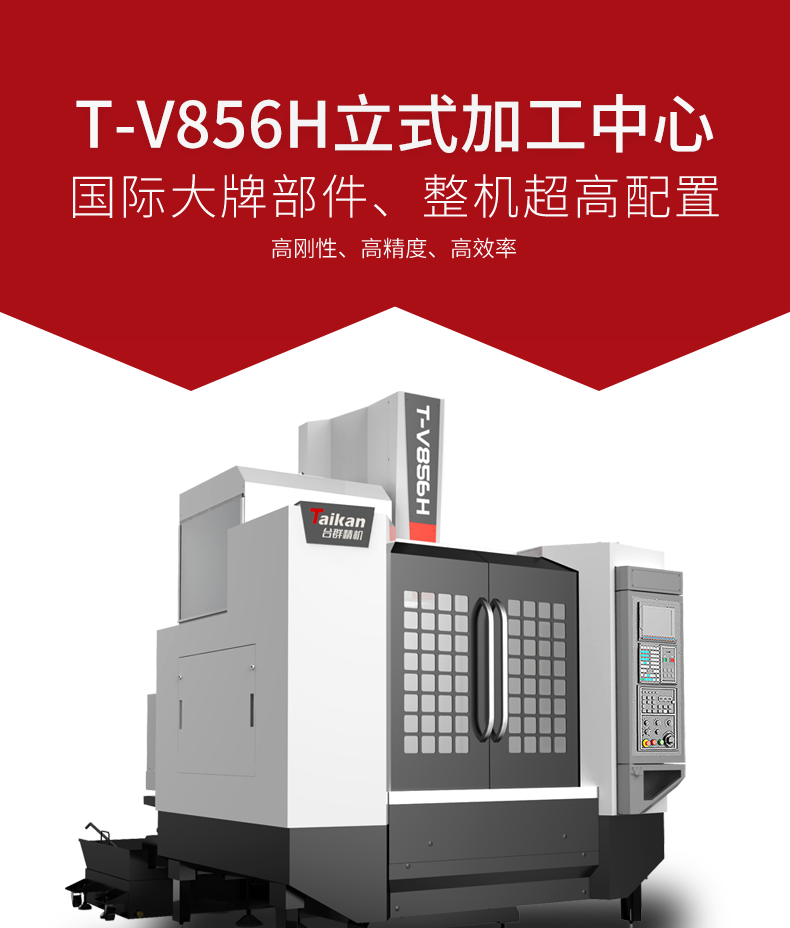

台群T-V856H立式加工中心

所属分类: -H系列, 850加工中心

台群精机T-V856H立式加工中心主轴采用BT40-12000r/min直联头,主轴前端采用迷宫设计,主轴带气幕保护功能,防止切削液进入主轴轴承。

产品详情

台群T-V856H立式加工中心产品特性

PRODUCTCHARACTERISTICS

主轴采用BT40-12000r/min直联头,主轴前端采用迷宫设计,主轴带气幕保护功能,防止切削液进入主轴轴承。

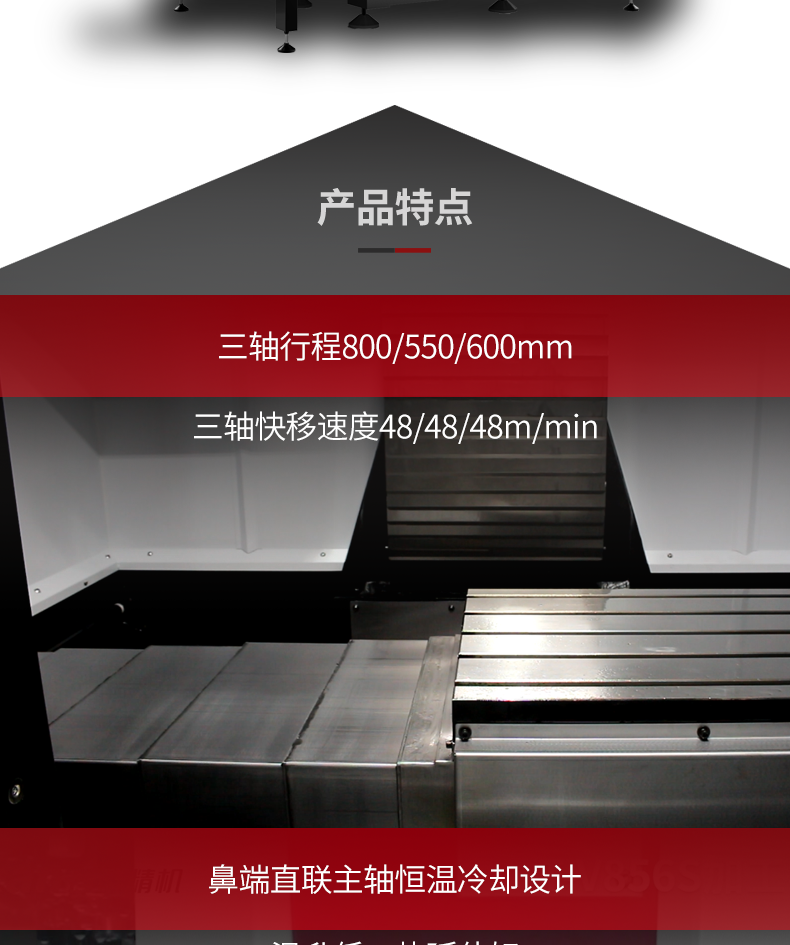

1、大行程:三轴行程800/550/600。

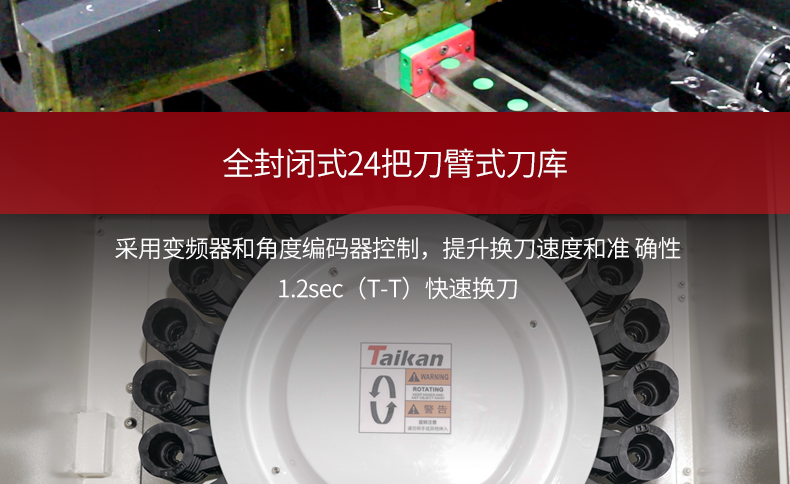

2、换刀快:2S换刀。

3、速度快:快速进给36m/min。

4、精度高:高速移动切削不震动、不变形。

5、效率高:一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。

6、高稳定:整机结构为定柱式,十字滑台结构。机身采用超大稳固底座,高刚性的大跨距人字形立柱,高速切削不震动、不变形。

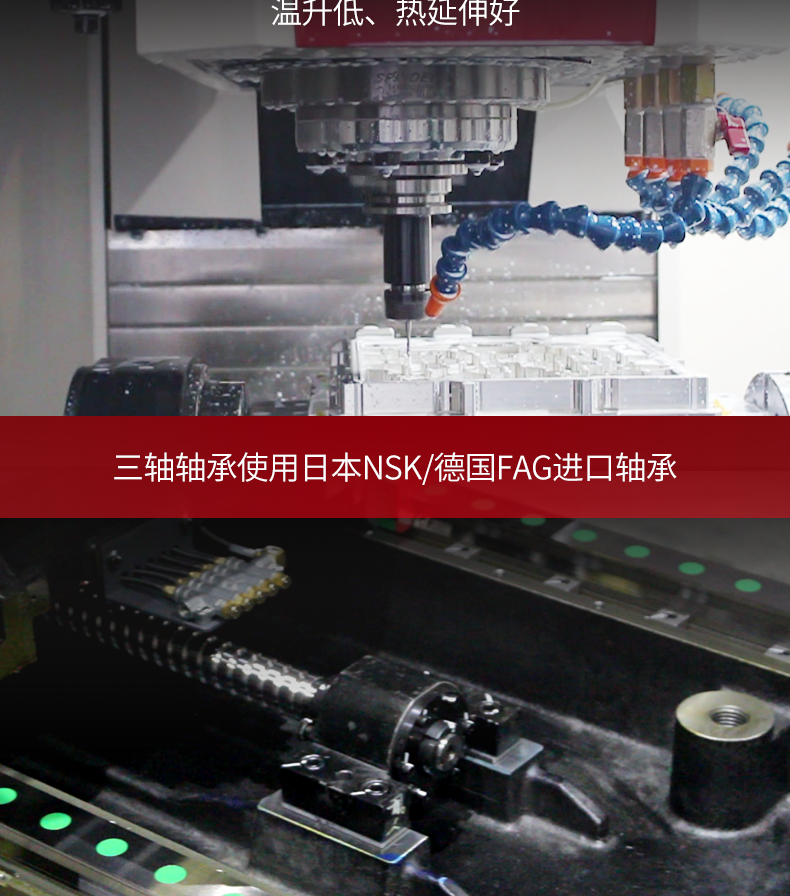

7、高寿命:大直径C3级丝杆,带预拉结构,消除部分热延伸,丝杆轴承采用注油润滑,延长轴承寿命。

台群T-V856H立式加工中心

应用领域

APPLICATIONAREA

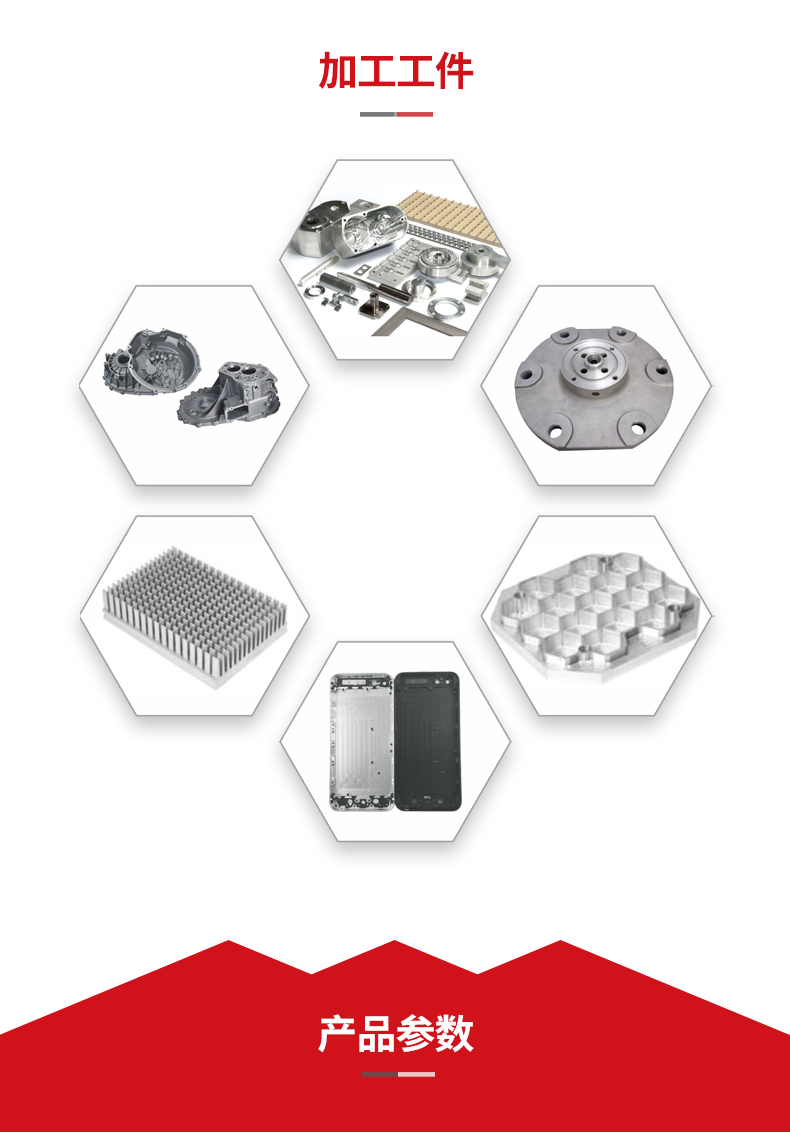

适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多品种批量加工,在通讯、精密零件、3C产品、五金、汽配、医疗器械行业得到广泛应用。

产品参数

PRODUCTPARAMETERS

名      称 单    位 参     数 备     注
加工范围 工作台行程(X轴) mm 800
滑鞍行程(Y轴) mm 550
主轴箱行程(Z轴) mm 600
主轴端面到工作台面距离 mm 120~725
工作台 工作台尺寸 mm 1000*500
工作台承重 Kg 450
T型槽(槽数-槽宽*间距) mm 5-18*100
主轴 主轴电机功率 kw 7.5/11
连续额定扭矩 N.m 35.8/70
转速范围 r/min 12000(直联)
主轴直径 mm φ150
刀柄规格   BT40
拉钉规格   P40T-I(MAS403)

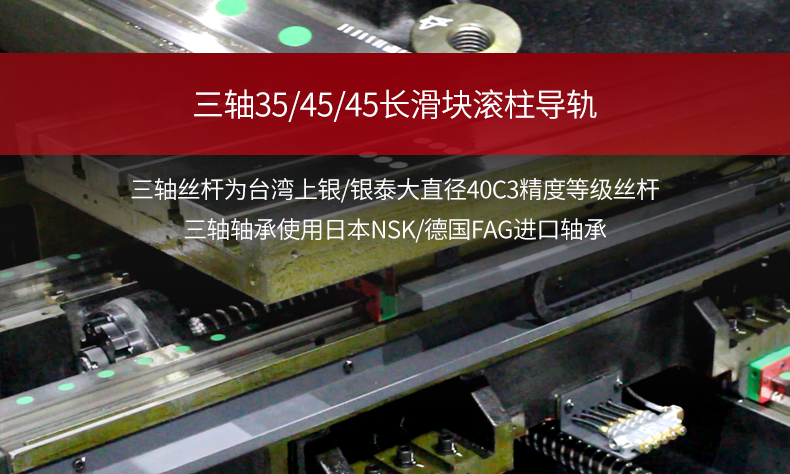

导轨 X轴 mm 2-35滚柱
Y轴 mm 2-45滚柱
Z轴 mm 2-45滚柱
驱动 丝杠X/Y/Z mm 4012/4012/4012
速度 切削进给速度范围 mm/min 1-10000
X、Y、Z轴快移速度 m/min 36/36/36
机床精度 定位精度(X/Y/Z) mm 0.008 GB/T18400.4
重复定位精度(X/Y/Z) mm 0.005 GB/T18400.4
刀库 刀库容量 24
刀具重量 kg 7
刀具长度 mm 250
最大直径(满刀/邻空刀) mm Φ75/Φ150
气源 流量 L/min ≥280(ANR)
气压 MPa 0.5~0.8
机床电气总容量 KW 25
冷却箱容积 L 300
机床外观尺寸(长*宽*高) mm 2240×3100×2900 对应X*Y*Z轴
主机重量 Kg 5200

我司产品不断改进,上述资料若有变更,不另行通知!咨询热线139-2522-4117。
