  • 台群T-856L立式加工中心

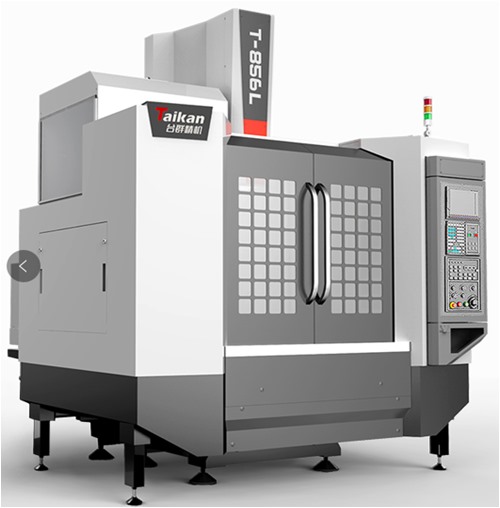

台群T-856L立式加工中心

所属分类: -L系列

台群精机T-856L立式加工中心,是一台中小型规格,C型结构两线轨一硬轨立式加工中心机床,工件在一次装夹后可以自动连续完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。

产品详情

产品简介

PRODUCTBRIEF

台群精机T-856L立式加工中心,是一台中小型规格,C型结构两线轨一硬轨立式加工中心机床,工件在一次装夹后可以自动连续完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。X、Y轴采用的是具有高速移动直线滚动导轨副,Z轴采用高刚性的硬轨,使机床高速进给时震动小,低速进给时无爬行,兼备了线轨机的高速性和硬轨机的高刚性。广泛适用于机械制造业、模具制造业及其它行业加工,特别是汽车制造业和摩托车制造业。T-856L

产品特性

PRODUCTCHARACTERISTICS

机床结构:整机结构为定柱式,十字滑台结构。机身采用超大稳固底座,高刚性的大跨距人字形立柱,高速切削不震动、不变形。

钣金防护:整机为全封闭防护,机床造型美观,操作、维修方便。

主体材质:基础大件均采用优质树脂砂造型、高强度铸铁材料,米汉纳铸造工艺铸造而成,经二次时效处理消除内应力,使机床得到高刚性和稳定的精度。

导轨:X、Y轴采用大规格高承载滚柱线轨,Z轴采用高刚性的矩形硬轨,兼备了线轨机的高速性和硬轨机的高刚性,可重切削,吸震性好。

丝杆:三轴丝杆采用大直径高精度C3级丝杆,带预拉结构,有效消除部分热延伸,丝杆轴承自润滑,延长了轴承寿命。

润滑:配置容积式及强制润滑油系统,保证全机床各运动部件润滑良好。

排屑:采用两侧大倾斜角度加不锈钢槽加后冲水排屑,水箱后置设计,清屑方便;双层水箱过滤系统结构,为工件加工提供良好的切削液。

刀库:采用BT40,24T圆盘式刀库,刀库质量可靠,性能稳定。

主轴:采用BT40,50~8,000转皮带主轴,主轴前端采用迷宫设计,并带气幕保护功能,防止切削液进入主轴轴承。

系统:采用三菱M80B数控系统,加工参数二次优化,提高进给的平滑度,提高产品加工效率和产品品质;保证了机床控制的稳定性,也保证了用户要求的数控加工功能和辅助功能。

微信图片_20200414162723

工作条件:

WORKINGCONDITIONS

1)电源:三相交流380V±5%;50Hz±1Hz。

2)环境温度:8~40Cº(当使用环境温度24小时内急剧波动超过10°以上时,热胀冷缩导致的变化可能对加工精度带来影响);

3)相对湿度:≤80%;

4)远离光源、振源和热源,远离高频发电动机、放电动机、电焊机等,避免地基过软的环境,避免电器干扰使机床NC系统发生故障。

应用领域

APPLICATIONAREA

适用于机械制造业、模具制造业及其它行业加工,特别是汽车制造业和摩托车制造业。

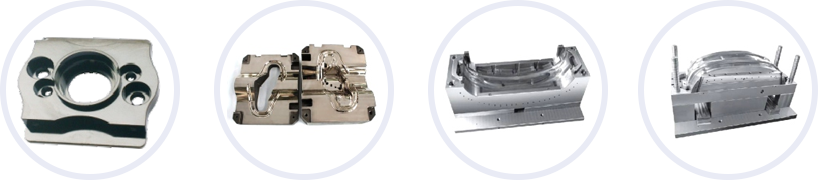

加工工件

MACHININGWORKPIECE2019111135924616

产品参数

PRODUCTPARAMETERS202082991731437资质荣誉图片 1微信图片_20200414162835 taikan
