  • 双工作台钻攻机T-520-S

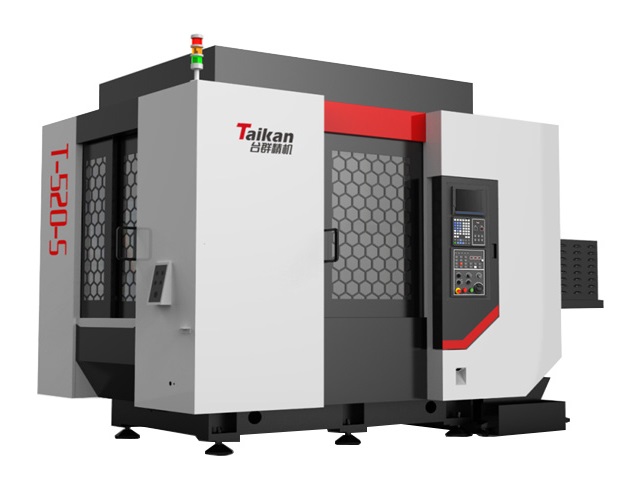

双工作台钻攻机T-520-S

所属分类: 高速钻铣攻牙机

台群精机双工作台钻攻机T-520-S排除无效动作,减少非加工时间。不浪费工作台交换时间,节省了工件更换的时间,实现不停顿加工。

产品详情

20191015104046530产品特性

PRODUCTCHARACTERISTICS

1、油压双工位交换工作台,工作台交换时间为4.5~4.7s。

2、新型21T伺服刀库,26T刀库可选。刀具交换时间T-T1.4S。

3、排除无效动作,减少非加工时间。不浪费工作台交换时间,节省了工件更换的时间,实现不停顿加工。

4、机床采用动梁式结构,X轴立柱移动,进给速度快、效率高可靠性好。

5、底座采用一体式结构,采用高刚性设计稳定性好。

6、通过有限元分析结合实际将共振频率调整到加工区外。

7、整机钣金采用全封闭结构设计——安全性好、稳定结实。

8、采用一体电箱设计,电箱上安装有特殊设计的工业空调,电箱内部形成一个封闭的空间且温度不升高,从而保护电气元件不易老化,减少故障率。

9、进给系统应采用高精度滚珠丝杠支撑单元和轴承,确保机床稳定性及精度要求。

10、伺服电机采用高可靠性密封性能良好的数字式交流伺服电机,保证良好的动态性能。

11、如果配有机器人或机械手装卸工件更能彰显其效率,最高可顶替两台常规钻攻中心的工作量。

搜狗截图20201113141306

技术特点

TECHNICALCHARACTERISTICS

1、工作台回转的同时,XY轴、附加轴的定位和刀具交换同时动作。

2、工作台交换时间为4.5~4.7s,刀具交换时间T-T1.4S。

3、高加减速主轴电机,使主轴的启动/停止能在极短时间内进行。
20191030173948774

应用领域

APPLICATIONAREA

台群精机双工作台钻攻机T-520-S主要用途为加工有色金属类零件等钻孔、攻牙工序,可以实现镗削、铣削,尤其是对加工时间短,装夹频繁节拍要求高的零件加工。

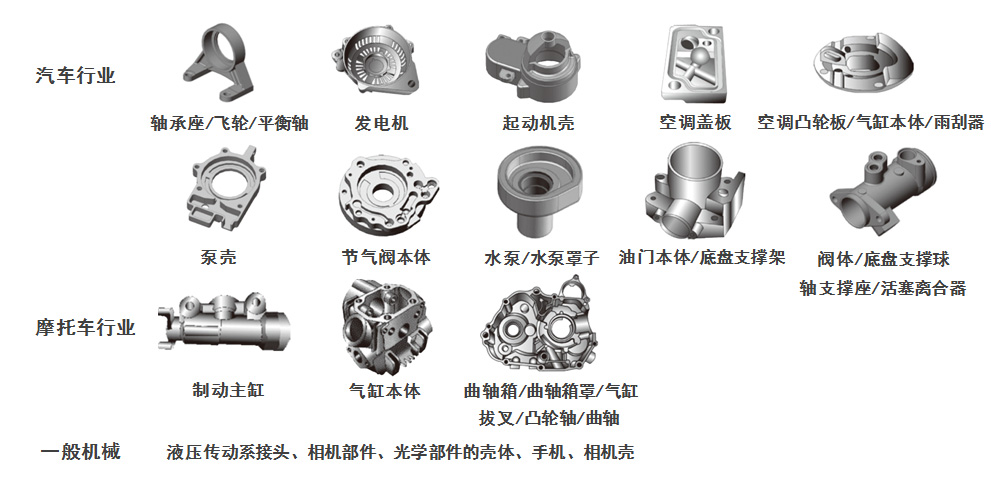

加工工件

MACHININGWORKPIECE20191030174348980

产品参数

PRODUCTPARAMETERS202051812752274

我司产品不断改进,上述资料若有变更,恕不另行通知!产品参数以最新参数资料为准,咨询热线139-2522-4117。资质荣誉图片 1微信图片_20200414162835 taikan
